Mellomstore skruekompressorer fra 18,5 til 110 kW


Energieffektive skruekompressorer – helt ned til den minste detalj

Trykklufttilførsel med skruekompressorer er selve kjernen i din produksjon. Våre serier ASD, BSD, CSD og CSD(X) sikrer pålitelig trykklufttilførsel for prosessene dine med enestående effektivitet.

Anleggene er de perfekte lagspillere, og de kan enkelt integreres i eksisterende kontrollteknologi via SIGMA AIR MANAGER 4.0. For å få den trykkluften du virkelig trenger, tilbyr vi våre skruekompressorer i forskjellige utførelser.

  • Grunnleggende modell
  • med kjøletørker for høy trykkluftkvalitet: Modell T
  • med turtallsregulert drift for maksimal lønnsomhet: Modell SFC
  • Med synkron-reluktansmotor: En vesentlig høyere effektivitet, spesielt i delbelastområdet, gir høyere energibesparelser enn sammenlignbare asykron-systemer.
  • som komplett løsning med påbygd kjøletørke og turtallsregulert drift: Modell T SFC
Våre eksperter vil hjelpe deg med å velge riktig modell.

Fordeler

  • Energibesparelse:
    Anlegg med fast hastighet og asynkronmotor har energieffektivitetsklasse IE4. Vi installerer motorer i klasse IE5 i de frekvensstyrte skruekompressorene og oppfyller systemeffektivitetsgrad IES2.
  • Lengre levetid:
    Elektronisk termostyring regulerer oljetemperaturen dynamisk i seriene ASD, BSD, CSD og CSD(X). Slik unngår du kondensatdannelse og fuktskader, samtidig som du sparer strøm.
  • Varmegjenvinning:
    Alle skruekompressorer omdanner 100 % tilført elektrisk drivenergi til varmeenergi. 96 % av dette er tilgjengelig for varmegjenvinning. Utnytt dette potensialet.

CSD(X) – effekt som gir effektivitet

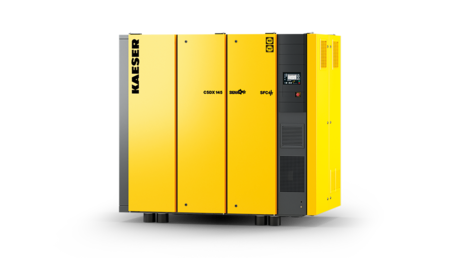

Skruekompressor CSDX fra KAESER KOMPRESSORER

Den nye generasjonen skruekompressorer med oljeinnsprøytning i CSD(X)-serien gir mer presis og effektiv bruk av effekt. Grunnlaget for dette er den integrerte aggregatfasen. Dette gjør at blokkhastigheten kan justeres til det optimale energinivået på det respektive driftspunktet. Den innebygde elektroniske termostyringen (ETM) og den nykonstruerte inntaksventilen i kombinasjon med et større inntaksfilter sikrer økt effektivitet for skruekompressoren. Den frekvensregulerte vifta sikrer ytterligere energibesparelser og mindre CO2-utslipp. Dette tilfører bare så mye kjøleluft som faktisk er nødvendig.

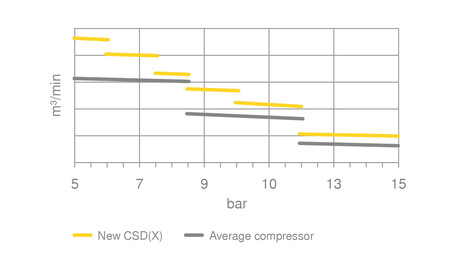

De nye seks trykkvariantene av CSD(X).
Seks trykkvarianter øker volumstrømmen betydelig, og muliggjør i tillegg enda mer presise justeringer av dine individuelle trykkbehov.

KAESER benytter alltid høyest mulig driftseffektivitet for enda høyere energieffektivitet. Anlegg med fast hastighet er utstyrt med den best mulige energieffektivitetsklassen IE4 for asynkronmotorer. SFC-anlegg med frekvensregulering bruker motorer i klasse IE5. Den oppfyller i tillegg systemeffektivitetsgrad IES2, og den gir dermed høyest mulig effektivitet i henhold til standarden IEC 61800-9.



Våre skruekompressorer på opp til 110 kW i detalj

Trygg forhindring av kondens

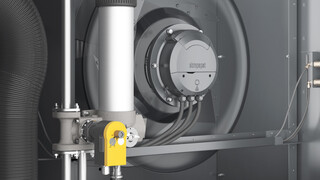

Elektronisk termostyring for å unngå kondensat.

Med den elektroniske termiske styringen (ETM) kan kompressorstyringen SIGMA CONTROL 2 trygt forhindre kondens. Med CSD(X) kan SIGMA CONTROL 2 også justere kjølelufttilførselen til omgivelsesforholdene ved å kontrollere frekvensreguleringen til vifteenheten. Slik kan viftehastigheten og dermed energiforbruket reduseres betydelig ved lave temperaturer eller delvis belastning.

Mer effektiv og sikrere drift

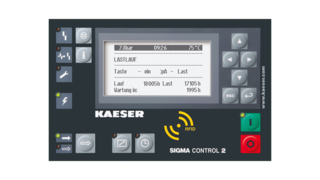

Kompressorstyringen SIGMA CONTROL 2

Den integrerte styringen SIGMA CONTROL 2 koordinerer trykkluftgenereringen, overtar effektiv og sikker drift av systemet og sørger for perfekt samhandling i systemnettverket. Alle relevante komponenter og driftstilstander i anlegget overvåkes og evalueres. Operatøren har alle muligheter til å koble anleggene til ledeteknikk (SCADA).

Energieffektivitet er første bud
Spar energi med KAESER Life-Cycle Management

Anskaffelses- og servicekostnadene for en kompressor utgjør bare en liten del av de samlede levetidskostnadene. Hoveddelen av de samlede kostnadene består av energikostnader. Som leverandør av trykkluftsystemer tilbyr vi individuell planlegging som er perfekt tilpasset dine behov, en energieffektiv trykkluftstasjon og pålitelig service. Vi er på din side som partner gjennom hele levetiden til trykkluftstasjonen.

Høy trykkluftkvalitet med lavt energibehov

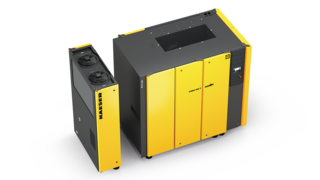

Skruekompressor CSDX med påbyggingstørker.

Ønsker du å beskytte trykkluftnettverket mot ledningskorrosjon, utstyrsfeil og produktskader? I så fall er en påbyggingstørker perfekt for skruekompressorer i seriene ASD, BSD, CSD og CSD(X).

Den robuste og kompakte konstruksjonen av kjøletørkeren gir en reduksjon i mengden kjølemiddel og dermed CO2-ekvivalenten. Energisparingen tillater bare drift når trykkluft strømmer gjennom den. Dette gir brukstilpasset trykkluftkvalitet og best mulig lønnsomhet.

Tekniske data ASD

Grunnutførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Kjøletørker Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T-SFC-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Kjøletørker Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Påbyggingskjøletørker

Modell Effektforbruk kW Trykkduggpunkt °C Kjølemiddel Drivhuspotensiale Kjølemediemengde kg Vekt for kjølemiddel som CO2-ekvivalent t Hermetisk kuldekretsløp
ABT 60 0,8 3 R-513A 629 0,75 0,5 -

Tekniske data BSD

Grunnutførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Kjøletørker Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T-SFC-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Kjøletørker Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Påbyggingskjøletørker

Modell Effektforbruk kW Trykkduggpunkt °C Kjølemiddel Drivhuspotensiale Kjølemediemengde kg Vekt for kjølemiddel som CO2-ekvivalent t Hermetisk kuldekretsløp
ABT 83 0,9 3 R-513A 629 1,2 0,8 -

Tekniske data CSD

Grunnutførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Kjøletørker Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T-SFC-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Kjøletørker Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Påbyggingskjøletørker

Modell Effektforbruk kW Trykkduggpunkt °C Kjølemiddel Drivhuspotensiale Kjølemediemengde kg Vekt for kjølemiddel som CO2-ekvivalent t Hermetisk kuldekretsløp
ABT 105 0,92 3 R-513A 629 1,45 0,9 -
ABT 125 1,3 3 R-513A 629 1,65 1 -

Tekniske data CSDX

Grunnutførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Kjøletørker Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
10 3,45 - 14,33 12 G 2 - -
12 3,37 - 13,63 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T-SFC-utførelse

Modell Drifts­overtrykk bar Volumstrøm hele anlegget ved driftsovertrykk m³/min Maks. overtrykk: bar Nominell ­motoreffekt kW Kjøletørker Dimensjoner
B x D x H mm 		Trykkluft­tilkobling Lydtrykk­nivå dB(A) Vekt kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
10 3,45 - 14,33 12 G 2 - -
12 3,37 - 13,63 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Påbyggingskjøletørker

Modell Effektforbruk kW Trykkduggpunkt °C Kjølemiddel Drivhuspotensiale Kjølemediemengde kg Vekt for kjølemiddel som CO2-ekvivalent t Hermetisk kuldekretsløp
ABT 165 1,38 3 R-513A 629 1,5 0,9 -
ABT 200 1,6 3 R-513A 629 1,1 0,69 -

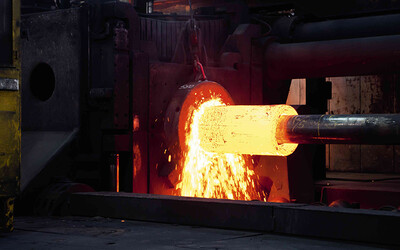

Vallourec
