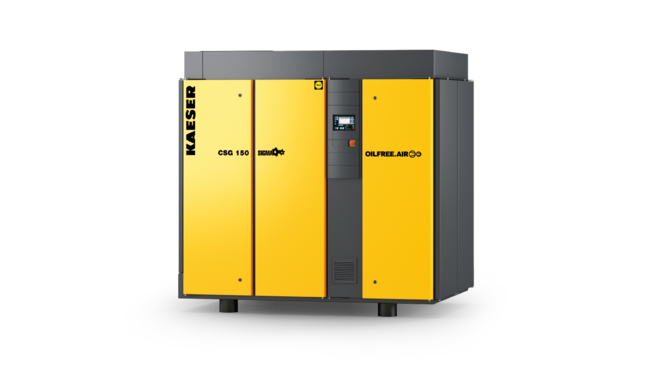

Oljefrie skruekompressorer med luftkjøling

Pålitelig og sterk selv under ekstreme forhold

Ved manglende kjølevannsinfrastruktur sørger de luftkjølte, oljefrie skruekompressorene for sikker trykkluftforsyning, selv med omgivelsestemperaturer på opp til 45 °C.
Ytelsen reduseres heller ikke. Takket være innovasjonskraften og kompetansen til maskin- og anleggsdesignen kan vi tilby luftkjølte, oljefrie stempelskruekompressorer opp til 355 kW.

  • Leveringsmengde fra 3,2 til 50,8 m³/min
  • Robuste kjølekombinasjoner med rør i rustfritt stål og aluminium
  • også som spesialmodell med turtallsregulering via frekvensomformer (SFC modeller)
  • også med integrert rotasjonstørke i.HOC (CSG-2- og DSG-2-serien)

Dine fordeler:

  • Enkelt å utnytte varmen:
    Takket være radialvifter med høyt resttrykk kan den oppvarmede kjøleluften benyttes til oppvarming av rom, og dette som regel uten noen ekstra tilleggsvifte.
  • Energieffektiv til minste detalj:
    I standby modus fører Kaesers temperaturstyrte vifte bort restvarmen, og hovedviften kan slås av!
  • Meget vedlikeholdsvennlig:
    Ved rengjøring kan første og andre trinn av blokkvarmeveksleren i aluminium ganske enkelt svinges ut.

Livsløpskostnader

Optimal rådgivning, teknisk forsprang innen forskning og produksjon, samt en global serviceorganisasjon som sikrer mot driftsfeil.



Oljefrie, luftkjølte skruekompressorer i detalj

Komponenter

Hele anlegget

  • Driftsklar
  • Helautomatisk
  • Lyddempet
  • Vibrasjonsisolert
  • Vedlikeholdsvennlig konstruksjon
  • Kan benyttes ved omgivelsestemperaturer på opp til +45 °C

Kompressorblokk

  • Oljefrie skruekompressor med to trinn og presisjonsdrev i henhold til AGMA Q13 / DIN- 5
  • To-trinns med rotorer i rustfritt stål og kappekjøling
  • Rotorer med slitesterkt belegg
  • Integrert oljetank med lufting
  • Fasefri pulsasjonsdemper etter begge trinn

Drivmotor

Super premium efficiency drivmotor IE4 Logo

  • Internasjonalt kvalitetsfabrikat SIEMENS
  • Premium og Super Premium Efficiency motor
  • Kontinuerlig måling og overvåkning av motorens viklingstemperatur
  • Beskyttelsesklasse: IP 55

Kjøling

  • Generøst dimensjonerte trykkluftkjølerkombinasjoner bestående av en forkjøler av rustfritt stål og en aluminiumkjøler
  • Sikker kompressordrift opp til 45 °C
  • Aluminiumkjøler for girolje

Elektriske komponenter

  • Koblingsskap IP 54
  • Ventilasjon av koblingsskap
  • Automatisk stjerne-/trekant-kontakt
  • Styretransformator

SIGMA CONTROL 2

Kompressorstyring SIGMA CONTROL 2

  • Tekst display
  • Valget mellom 30 språk
  • Soft-touch taster med piktogrammer
  • LED i signalfarger for visning av driftsstatus
  • Helautomatisk overvåkning og regulering
  • Dual-, Quadro-, Vario- og kontinuerlig styring kan velges i standardprogrammet.
  • Grensesnitt: Ethernet
  • Valgfrie kommunikasjonsmoduler for Profibus DP, Modbus, Profinet og DeviceNet
  • Innstikksplass for SD-kort for dataregistrering og for gjennomføring av oppdateringer
  • RFID-leser
  • Nettserver

Intelligente løsninger

Hydraulisk inntaksventil

Hydraulisk inntaksventil

Den hydraulisk betjente inntaksventilen på de oljefrie KAESER-skruekompressorene er ikke ømfintlige ovenfor smuss og kondensat. Den er mer driftssikker og vedlikeholdsvennlig enn pneumatiske ventiler.

Fiberfri pulsasjonsdemper

Fiberfri pulsasjonsdemper

Effektiv og med lavest mulig trykktap demper den nyutviklede pulsasjonsdemperen uønskede svingninger. Den fiberfrie konstruksjonen forhindrer forurensninger av trykkluften.

Pålitelig lufting av oljetank

Pålitelig oljetanklufting

Mikrofiltre ved utluftingen av drivoljetanken hindrer innsug av oljeholdig luft, noe som bidrar til kontinuerlig sikring av trykkluftkvaliteten.

Høyeffektiv kondensatavleder

Høyeffektiv kondensatutskiller

Den strømningstekniske designen gjør at den nyutviklede kondensatavlederen skiller ut det oppsamlede kondensatet etter luftkjølerne på en sikker måte. Samtidig er trykktapet minimalt.

Opsjoner

Maskinføtter som kan skrus fast

  • Maskinføtter som kan skrus fast i gulvet

Lyddemper for tilførselsluftåpning

  • Lyddempende kulisse foran varmevekslerne

Filtermatter for kjøleluft

  • Filtermatter for kjøleluft i kompressorens innsugsområde
  • reduserer tilsmussingen av innsugsluft og overflatene til varmeveksleren

Varmlufttilkobling

  • Direkte utnyttelse av den varme trykkluften, f.eks. for varmegenererende adsorbsjonstørke eller som varm prosessluft.
  • På enkelte modeller kan ønsket varmlufttemperatur reguleres ved å stille inn grenser.

Tekniske data CSG-2 A

Grunnutførelse

ModellCSG 55-2 A CSG 70-2 A CSG 90-2 A
Drifts­overtrykk bar 8 4 6 8 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Maks. overtrykk: bar 8 4 6 8 4 6 8 10
Nominell ­motoreffekt kW 37 45 55
Dimensjoner B x D x H mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 71 71 72
Vekt kg 2.270 2.310 2.375

ModellCSG 120-2 A CSG 130-2 A
Drifts­overtrykk bar 4 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 12,97 12,92 12 10,43 12,92 12,88 12,85
Maks. overtrykk: bar 6 8 10 8 10
Nominell ­motoreffekt kW 75 90
Dimensjoner B x D x H mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 73 74
Vekt kg 2.515 2.640

T-utførelse

ModellCSG 55-2 T A CSG 70-2 T A CSG 90-2 T A
Drifts­overtrykk bar 8 4 6 8 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Maks. overtrykk: bar 8 4 6 8 4 6 8 10
Nominell ­motoreffekt kW 37 45 55
Trykkduggpunkt °C 3 3 3
Dimensjoner B x D x H mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 71 71 72
Vekt kg 2.520 2.560 2.625

ModellCSG 120-2 T A CSG 130-2 T A
Drifts­overtrykk bar 4 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 12,97 12,92 12 10,43 12,92 12,88 12,85
Maks. overtrykk: bar 6 8 10 8 10
Nominell ­motoreffekt kW 75 90
Trykkduggpunkt °C 3 3
Dimensjoner B x D x H mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 73 74
Vekt kg 2.765 2.890

SFC-utførelse

ModellCSG 90-2 SFC A CSG 120-2 SFC A CSG 130-2 SFC A
Drifts­overtrykk bar 4 6 8 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
Maks. overtrykk: bar 6 9 8 10 10
Nominell ­motoreffekt kW 55 75 90
Dimensjoner B x D x H mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 72 73 74
Vekt kg 2.435 2.575 2.700

T-SFC-utførelse

ModellCSG 90-2 T SFC A CSG 120-2 T SFC A CSG 130-2 T SFC A
Drifts­overtrykk bar 4 6 8 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
Maks. overtrykk: bar 6 9 8 10 10
Nominell ­motoreffekt kW 55 75 90
Trykkduggpunkt °C 3 3 3
Dimensjoner B x D x H mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 72 73 74
Vekt kg 2.685 2.825 2.950

RD-design

ModellCSG 55-2 RD A CSG 70-2 RD A CSG 90-2 RD A
Drifts­overtrykk bar 8 6 8 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 5,4 7,77 6,65 9,62 8,8 7,67
Maks. overtrykk: bar 8 6 8 6 8 10
Nominell ­motoreffekt kW 37 45 55
Trykkduggpunkt °C -36 -28 -35 -25 -33 -36
Dimensjoner B x D x H mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 71 71 72
Vekt kg 2.985 3.025 3.090

ModellCSG 120-2 RD A CSG 130-2 RD A
Drifts­overtrykk bar 4 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 12,97 12,92 12 10,43 12,92 12,88 12,85
Maks. overtrykk: bar 6 8 10 8 10
Nominell ­motoreffekt kW 75 90
Trykkduggpunkt °C -2 -20 -29 -34 -20 -28 -32
Dimensjoner B x D x H mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 73 74
Vekt kg 3.230 3.355

RD SFC design

ModellCSG 90-2 RD SFC A CSG 120-2 RD SFC A CSG 130-2 RD SFC A
Drifts­overtrykk bar 4 6 8 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
Maks. overtrykk: bar 6 9 8 10 10
Nominell ­motoreffekt kW 55 75 90
Trykkduggpunkt °C -8 -25 -33 -1 -21 -30 -34 -1 -20 -28 -32
Dimensjoner B x D x H mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 72 73 74
Vekt kg 3.150 3.290 3.415

Tekniske data DSG-2 A

Grunnutførelse

ModellDSG 140-2 A DSG 180-2 A DSG 220-2 A
Drifts­overtrykk bar 8 10 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. overtrykk: bar 8 10 4 6 8 10 4 6 8 10
Nominell ­motoreffekt kW 90 110 132
Dimensjoner B x D x H mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 77 78 78
Vekt kg 3.400 3.550 3.650

ModellDSG 260-2 A DSG 290-2 A
Drifts­overtrykk bar 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Maks. overtrykk: bar 4 8 10 8 10
Nominell ­motoreffekt kW 160 200
Dimensjoner B x D x H mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 79 81
Vekt kg 3.800 4.000

SFC-utførelse

ModellDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Drifts­overtrykk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. overtrykk: bar 6 10 8,5 10 7 10
Nominell ­motoreffekt kW 110 132 160
Dimensjoner B x D x H mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 79 79 80
Vekt kg 4.150 4.250 4.400

ModellDSG 290-2 SFC A
Drifts­overtrykk bar 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. overtrykk: bar 8,5 10
Nominell ­motoreffekt kW 200
Dimensjoner B x D x H mm 3.435 x 1.750 x 2.385
Trykkluft­tilkoblingDN80 PN16 DIN
Lydtrykk­nivå dB(A) 82
Vekt kg 4.600

RD-design

ModellDSG 140-2 RD A DSG 180-2 RD A DSG 220-2 RD A
Drifts­overtrykk bar 8 10 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. overtrykk: bar 8 10 6 8 10 6 8 10
Nominell ­motoreffekt kW 90 110 132
Trykkduggpunkt °C -34 -36 -26 -33 -36 -26 -33 -35
Dimensjoner B x D x H mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 77 78 78
Vekt kg 4.500 4.650 4.750

ModellDSG 260-2 RD A DSG 290-2 RD A
Drifts­overtrykk bar 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 26,1 26 22,9 28,55 28,5 26
Maks. overtrykk: bar 8 10 8 10
Nominell ­motoreffekt kW 160 200
Trykkduggpunkt °C -25 -32 -34 -24 -31 -33
Dimensjoner B x D x H mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 79 81
Vekt kg 4.900 5.100

RD SFC design

ModellDSG 180-2 RD SFC A DSG 220-2 RD SFC A DSG 260-2 RD SFC A
Drifts­overtrykk bar 6 8 10 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. overtrykk: bar 6 10 8,5 10 7 10
Nominell ­motoreffekt kW 110 132 160
Trykkduggpunkt °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Dimensjoner B x D x H mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 79 79 80
Vekt kg 5.250 5.350 5.500

ModellDSG 290-2 RD SFC A
Drifts­overtrykk bar 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. overtrykk: bar 8,5 10
Nominell ­motoreffekt kW 200
Trykkduggpunkt °C -24 -30 -33
Dimensjoner B x D x H mm 4.270 x 1.750 x 2.385
Trykkluft­tilkoblingDN80 PN16 DIN
Lydtrykk­nivå dB(A) 82
Vekt kg 5.700

Tekniske data FSG-2 A

Grunnutførelse

ModellFSG 300-2 A FSG 350-2 A FSG 420-2 A
Drifts­overtrykk bar 4 6 8 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. overtrykk: bar 4 8 4 6 8 10 4 6 8 10
Nominell ­motoreffekt kW 160 200 250
Dimensjoner B x D x H mm 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
Trykkluft­tilkoblingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtrykk­nivå dB(A) 78 79 80
Vekt kg 5.800 6.000 6.250

ModellFSG 450-2 A FSG 500-2 A
Drifts­overtrykk bar 6 8 10 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 50,1 45,6 41,9 50 45,6
Maks. overtrykk: bar 6 8 10 8 10
Nominell ­motoreffekt kW 315 315
Dimensjoner B x D x H mm 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
Trykkluft­tilkoblingDN125 PN16 DIN DN125 PN16 DIN
Lydtrykk­nivå dB(A) 81 82
Vekt kg 6.400 6.400

SFC-utførelse

ModellFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Drifts­overtrykk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Maks. overtrykk: bar 10 10 10
Nominell ­motoreffekt kW 250 315 355
Dimensjoner B x D x H mm 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730
Trykkluft­tilkoblingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtrykk­nivå dB(A) 81 83 84
Vekt kg 7.050 7.200 7.450

Modell
Drifts­overtrykk bar
Volumstrøm Hele anlegget ved driftsovertrykk m³/min
Maks. overtrykk: bar
Nominell ­motoreffekt kW
Dimensjoner B x D x H mm
Trykkluft­tilkobling
Lydtrykk­nivå dB(A)
Vekt kg
