Stempelkompressorer med høy ytelse: Booster N-serien

Alltid høyt trykk

Booster i N-serien "booster" ditt eksisterende nettrykk målrettet opp til 45 bar. Kaeser tilbyr et rikt utvalg av Booster stempelkompressorer med høy ytelse. Disse er perfekt tilpasset Kaeser skruekompressorer og SIGMA PET AIR stasjoner.

Boosterne i N-serien leveres medén, to eller tre sylindere. De har følgende leveringsmengder:

  • Fortrykk opp til 13 bar – sluttrykk opp til 45 bar
  • Kapasitet: 0,27–20,51 m³/min

I tilfeller der enkelte lokale punkter krever høyere komprimert prosessluft i tillegg til vanlig styre- og arbeidsluft, er det langt mer økonomisk å bruke booster i stedet for å legge hele anlegget til høytrykk. Produksjon av PET-flasker er et eksempel på et slikt bruksområde.

Dine fordeler:

  • Kjører konstant på høyt trykk:
    Detaljer som innovativ trykksmøring eller intensiv sylinderkjøling sørger både for lang levetid og lite vedlikehold. I tillegg genereres et systemkonformt og varig maksimaltrykk på 45 bar.
  • Bruker nesten ikke olje:
    De innsatte høykvalitetssylinderene er platåslipte og har ekstra slitasjebeskyttelse. Dette resulterer i lavere oljeforbruk under hele levetiden.
  • Produserer svært kjølig trykkluft:
    Etterkjøleren til den tresylindrede boosteren er utstyrt med separate vifter. Dette gir lave utgangstemperaturer for trykkluften. Ønskes enda lavere temperaturer, kan boosterne utrustes med vannkjølte etterkjølere.

Spare energikostnader
Livsløpskostnader

Høykvalitets Premium-Efficiency-elektromotorer gir en høy virkningsgrad og dermed svært lavt strømforbruk. Den lave driftstemperaturen er et ekstra pluss.



Produktdetaljer

Design

For små behov

Booster N 60 G til N 153 G, luftkjølt

Våre "små" er det rette for lavere kapasitet og et maksimaltrykk på inntil 40 bar. Aggregatene har én- eller tosylindrede kompressorblokker som drives av kostnadseffektive motorer med ytelser på inntil 4 kW. Ettersom KAESER KOMPRESSOREN produserer alle kompressorblokkene selv, er den velkjente Kaeser-kvaliteten en selvfølge.

For middels og større behov

Booster N 253 G til N 502 G, luftkjølt

Når det er snakk om større kapasitet og et maksimaltrykk på opp til 45 bar er en booster fra Kaeser det riktige valget. Kjernen i disse maskinene er den presist utformede to- eller tresylindrede kompressorblokken med «High Quality»-sylindre og optimal virkningsgrad. Premium Efficiency elektriske drivmotorer opp til 45 kW gir optimal energieffektivitet (inntil 18,5¬kW: IE2, fra 18,5 kW: IE3).

Booster N 2001 G, luftkjølt

For de luftkjølte aggregatene N 2001 G sørger en separat kjøler med viftemotor for temperaturforskjellen (ΔT) mellom innsugd og booster-behandlet trykkluft innenfor bestemte grenser. For ekstra god kjøling kan modellene N 2001 G utstyres med en vannkjølt trykkluftetterkjøler. Dette holder ΔT-verdien på ca. 5 K – selv om det går hett for seg.

Eksempel på design

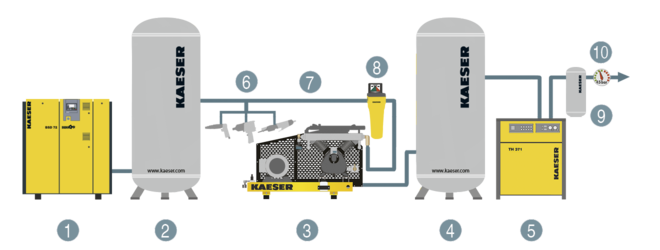

Oppbyggingsskjema for en trykkluftstasjon med booster opp til 45 bar
  1. Skruekompressor
  2. Trykkluftbeholder
  3. Booster
  4. "Høytrykks"-trykkluftbeholder
  5. “Høytrykks”-kjøletørke
  1. Trykkluftverktøy
  2. Lavtrykknett opp til 13 bar
  3. Forfilter
  4. Høytrykks-mikrofilter
  5. Trykkluftnett med 45 bar

Trykkluftsystem med booster opp til 45 bar

Tekniske data N 60-G

Grunnutførelse

ModellN 60 5/20 bar N 60 7,5/30 bar N 60 10/35 bar
Fortrykk bar 5 7,5 10
Sluttrykk bar 20 30 35
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 0,27 0,38 0,53
Volumstrøm for innsuging m³/min 0,4 0,57 0,73
Slagvolumstrøm m³/min 0,07 0,07 0,07
Turtall kompressorblokk o/min 1.150 1.150 1.150
Antall stempler 1 1 1
Nominell ­motoreffekt kW 2,2 2,2 2,2
Lydtrykk­nivå dB(A) 74 74 74
Tilkobling trykkluft på fortrykksidenG ½ G ½ G ½
Tilkobling trykkluft på sluttrykksidenG ½ G ½ G ½
Dimensjoner B x D x H mm 920 x 450 x 550 920 x 450 x 550 920 x 450 x 550
Vekt kg 70 70 70

ModellN 60 13/35 bar
Fortrykk bar 13
Sluttrykk bar 35
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 0,75
Volumstrøm for innsuging m³/min 0,93
Slagvolumstrøm m³/min 0,07
Turtall kompressorblokk o/min 1.150
Antall stempler 1
Nominell ­motoreffekt kW 2,2
Lydtrykk­nivå dB(A) 74
Tilkobling trykkluft på fortrykksidenG ½
Tilkobling trykkluft på sluttrykksidenG ½
Dimensjoner B x D x H mm 920 x 450 x 550
Vekt kg 70

Tekniske data N 153-G

Grunnutførelse

ModellN 153 5/15 bar N 153 5/20 bar N 153 7,5/15 bar
Fortrykk bar 5 5 7,5
Sluttrykk bar 15 20 15
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 0,67 0,57 1,03
Volumstrøm for innsuging m³/min 0,89 0,89 1,27
Slagvolumstrøm m³/min 0,15 0,15 0,15
Turtall kompressorblokk o/min 650 650 650
Antall stempler 2 2 2
Nominell ­motoreffekt kW 2,2 4 2,2
Lydtrykk­nivå dB(A) 74 74 74
Tilkobling trykkluft på fortrykksidenG ¾ G ¾ G ¾
Tilkobling trykkluft på sluttrykksidenG ½ G ½ G ½
Dimensjoner B x D x H mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Vekt kg 255 255 255

ModellN 153 10/15 bar N 153 10/40 bar N 153 13/40 bar
Fortrykk bar 10 10 13
Sluttrykk bar 15 40 40
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 1,4 0,89 1,33
Volumstrøm for innsuging m³/min 1,64 1,64 2,08
Slagvolumstrøm m³/min 0,15 0,15 0,15
Turtall kompressorblokk o/min 650 650 650
Antall stempler 2 2 2
Nominell ­motoreffekt kW 2,2 4 4
Lydtrykk­nivå dB(A) 74 74 74
Tilkobling trykkluft på fortrykksidenG ¾ G ¾ G ¾
Tilkobling trykkluft på sluttrykksidenG ½ G ½ G ½
Dimensjoner B x D x H mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Vekt kg 255 255 255

Tekniske data N 253-G

Grunnutførelse

ModellN 253 5/25 bar N 253 7,5/20 bar N 253 7,5/35 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 20 35
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 0,99 1,72 1,45
Volumstrøm for innsuging m³/min 1,56 2,21 2,21
Slagvolumstrøm m³/min 0,26 0,26 0,26
Turtall kompressorblokk o/min 1.135 1.135 1.135
Antall stempler 2 2 2
Nominell ­motoreffekt kW 7,5 7,5 11
Lydtrykk­nivå dB(A) 76 76 76
Tilkobling trykkluft på fortrykksidenG ¾ G ¾ G ¾
Tilkobling trykkluft på sluttrykksidenG ½ G ½ G ½
Dimensjoner B x D x H mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Vekt kg 290 290 290

ModellN 253 10/25 bar N 253 10/45 bar N 253 13/25 bar
Fortrykk bar 10 10 13
Sluttrykk bar 25 45 25
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 2,27 1,91 3,05
Volumstrøm for innsuging m³/min 2,86 2,86 3,64
Slagvolumstrøm m³/min 0,26 0,26 0,26
Turtall kompressorblokk o/min 1.135 1.135 1.135
Antall stempler 2 2 2
Nominell ­motoreffekt kW 7,5 11 7,5
Lydtrykk­nivå dB(A) 76 76 76
Tilkobling trykkluft på fortrykksidenG ¾ G ¾ G ¾
Tilkobling trykkluft på sluttrykksidenG ½ G ½ G ½
Dimensjoner B x D x H mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Vekt kg 290 290 290

ModellN 253 13/45 bar
Fortrykk bar 13
Sluttrykk bar 45
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 2,68
Volumstrøm for innsuging m³/min 3,64
Slagvolumstrøm m³/min 0,26
Turtall kompressorblokk o/min 1.135
Antall stempler 2
Nominell ­motoreffekt kW 11
Lydtrykk­nivå dB(A) 76
Tilkobling trykkluft på fortrykksidenG ¾
Tilkobling trykkluft på sluttrykksidenG ½
Dimensjoner B x D x H mm 1.390 x 730 x 810
Vekt kg 290

Tekniske data N 351-G

Grunnutførelse

ModellN 351 5/25 bar N 351 7,5/25 bar N 351 7,5/35 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 35
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 1,58 2,53 2,31
Volumstrøm for innsuging m³/min 2,29 3,25 3,25
Slagvolumstrøm m³/min 0,38 0,38 0,38
Turtall kompressorblokk o/min 950 950 950
Antall stempler 2 2 2
Nominell ­motoreffekt kW 11 11 15
Lydtrykk­nivå dB(A) 77 77 77
Tilkobling trykkluft på fortrykksidenG ¾ G ¾ G ¾
Tilkobling trykkluft på sluttrykksidenG ¾ G ¾ G ¾
Dimensjoner B x D x H mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Vekt kg 415 415 415

ModellN 351 10/25 bar N 351 10/45 bar N 351 13/25 bar
Fortrykk bar 10 10 13
Sluttrykk bar 25 45 25
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 3,49 3,04 4,63
Volumstrøm for innsuging m³/min 4,2 4,2 5,34
Slagvolumstrøm m³/min 0,38 0,38 0,38
Turtall kompressorblokk o/min 950 950 950
Antall stempler 2 2 2
Nominell ­motoreffekt kW 11 15 11
Lydtrykk­nivå dB(A) 77 77 77
Tilkobling trykkluft på fortrykksidenG ¾ G ¾ G ¾
Tilkobling trykkluft på sluttrykksidenG ¾ G ¾ G ¾
Dimensjoner B x D x H mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Vekt kg 415 415 415

ModellN 351 13/45 bar
Fortrykk bar 13
Sluttrykk bar 45
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 4,18
Volumstrøm for innsuging m³/min 5,34
Slagvolumstrøm m³/min 0,38
Turtall kompressorblokk o/min 950
Antall stempler 2
Nominell ­motoreffekt kW 15
Lydtrykk­nivå dB(A) 77
Tilkobling trykkluft på fortrykksidenG ¾
Tilkobling trykkluft på sluttrykksidenG ¾
Dimensjoner B x D x H mm 1.550 x 880 x 1.020
Vekt kg 415

Tekniske data N 502-G

Grunnutførelse

ModellN 502 5/25 bar N 502 7,5/25 bar N 502 7,5/35 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 35
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 2 3,19 2,87
Volumstrøm for innsuging m³/min 3 4,25 4,25
Slagvolumstrøm m³/min 0,5 0,5 0,5
Turtall kompressorblokk o/min 990 990 990
Antall stempler 2 2 2
Nominell ­motoreffekt kW 11 11 15
Lydtrykk­nivå dB(A) 77 77 77
Tilkobling trykkluft på fortrykksidenG 1 G 1 G 1
Tilkobling trykkluft på sluttrykksidenG ¾ G ¾ G ¾
Dimensjoner B x D x H mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Vekt kg 460 460 460

ModellN 502 10/25 bar N 502 10/35 bar N 502 10/45 bar
Fortrykk bar 10 10 10
Sluttrykk bar 25 35 45
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 4,38 4,06 3,74
Volumstrøm for innsuging m³/min 5,5 5,5 5,5
Slagvolumstrøm m³/min 0,5 0,5 0,5
Turtall kompressorblokk o/min 990 990 990
Antall stempler 2 2 2
Nominell ­motoreffekt kW 11 15 18,5
Lydtrykk­nivå dB(A) 77 77 77
Tilkobling trykkluft på fortrykksidenG 1 G 1 G 1
Tilkobling trykkluft på sluttrykksidenG ¾ G ¾ G ¾
Dimensjoner B x D x H mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Vekt kg 460 460 460

ModellN 502 13/35 bar N 502 13/45 bar
Fortrykk bar 13 13
Sluttrykk bar 35 45
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 5,49 5,17
Volumstrøm for innsuging m³/min 6,99 6,99
Slagvolumstrøm m³/min 0,5 0,5
Turtall kompressorblokk o/min 990 990
Antall stempler 2 2
Nominell ­motoreffekt kW 15 18,5
Lydtrykk­nivå dB(A) 77 77
Tilkobling trykkluft på fortrykksidenG 1 G 1
Tilkobling trykkluft på sluttrykksidenG ¾ G ¾
Dimensjoner B x D x H mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Vekt kg 460 460

Tekniske data N 2001-G

Grunnutførelse

ModellN 2001 5/25 bar N 2001 7,5/25 bar N 2001 10/25 bar
Fortrykk bar 5 7,5 10
Sluttrykk bar 25 25 25
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 9,13 11,43 15,51
Volumstrøm for innsuging m³/min 11,37 13,26 17,16
Slagvolumstrøm m³/min 1,89 1,56 1,56
Turtall kompressorblokk o/min 910 750 750
Antall stempler 3 3 3
Nominell ­motoreffekt kW 37 37 37
Lydtrykk­nivå dB(A) 85 85 85
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner B x D x H mm 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050
Vekt kg 1.190 1.190 1.190

ModellN 2001 13/25 bar
Fortrykk bar 13
Sluttrykk bar 25
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 20,21
Volumstrøm for innsuging m³/min 21,54
Slagvolumstrøm m³/min 1,54
Turtall kompressorblokk o/min 740
Antall stempler 3
Nominell ­motoreffekt kW 37
Lydtrykk­nivå dB(A) 85
Tilkobling trykkluft på fortrykksidenG 2
Tilkobling trykkluft på sluttrykksidenG 1½
Dimensjoner B x D x H mm 2.790 x 1.010 x 1.050
Vekt kg 1.190

Tekniske data N 2001-GW

Grunnutførelse

ModellN 2001 W 5/25 bar N 2001 W 7,5/25 bar N 2001 W 10/25 bar
Fortrykk bar 5 7,5 10
Sluttrykk bar 25 25 25
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 9,13 11,43 15,51
Volumstrøm for innsuging m³/min 11,37 13,26 17,16
Slagvolumstrøm m³/min 1,89 1,56 1,56
Turtall kompressorblokk o/min 910 750 750
Antall stempler 3 3 3
Nominell ­motoreffekt kW 37 37 37
Lydtrykk­nivå dB(A) 84 84 84
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner B x D x H mm 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010
Vekt kg 1.030 1.030 1.030

ModellN 2001 W 13/25 bar
Fortrykk bar 13
Sluttrykk bar 25
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 20,21
Volumstrøm for innsuging m³/min 21,54
Slagvolumstrøm m³/min 1,54
Turtall kompressorblokk o/min 740
Antall stempler 3
Nominell ­motoreffekt kW 37
Lydtrykk­nivå dB(A) 84
Tilkobling trykkluft på fortrykksidenG 2
Tilkobling trykkluft på sluttrykksidenG 1½
Dimensjoner B x D x H mm 1.980 x 1.000 x 1.010
Vekt kg 1.030
