Høytrykkboostere i seriene CN C og DN C


Høytrykkbooster for effektiv trykkluftforsyning

Disse komplette systemene har det som kreves: Med ny design og på nøyaktig halvparten så stor grunnflate som tidligere har CN C og DN C blitt mer ryddig både på utsiden og innsiden. Den nye plasseringen av komponentene sikrer ikke bare optimal kjøleluftføring, men også bedre tilgang ved vedlikehold.

Også den oppdaterte SIGMA CONTROL 2-styringen gir nye og flere overvåknings- og styringsmuligheter med mange grensesnitt. Dette gjelder også for overordnede styringer ved dynamisk regulering.

I versjonen SFC for serien DN C blir leveringsmengden til kompressoren regulert etter behovet som styres av forbruket, via turtallreguleringen. Slik brukes kun den energien som er nødvendig for trykkluftforsyningen. Mer effektivt blir det ikke.

Ytelsesparametre for CN C:

  • 7,5–22 kW
  • Fortrykk: 3–10 bar
  • Sluttrykk: 10–45 bar
  • Leveringsmengde: 0,8–8,0 m³/min

Ytelsesparametre for DN C:

  • 22–45 kW
  • Fortrykk: 3–10 bar
  • Sluttrykk: 10–45 bar
  • Leveringsmengde: 2,26–19,60 m³/min

Valgfrie funksjoner:

Høytrykk boosteren i serien DN C finnes med luft- eller vannkjøling. Høytrykk boosteren i serien CN C er luftkjølt som standard. Mulighet for nitrogentransport eller en lukket variant uten ekstern lufttilførsel (N2-versjon) er også tilgjengelig.

Bruksområder:

PET-flaskeproduksjon, prosessluftanvendelser, nitrogenforsyning, høytrykk for testbenker (f.eks. bremser, kjøler osv.), testbenker for trykkontroller, sprengningstrykkontroller og impulskontroller.

Fordeler

  • Plassbesparende:
    Verdens eneste kompaktanlegg er lite men likevel kraftfullt: Ingen kompromisser er inngått når det kommer til effekt, pålitelighet og energieffektivitet!
  • Minimalt installeringsarbeid:
    DN C og CN C leveres klare for kobling til strøm. Systemene kan konfigureres for mange bruksområder, også ved egenovervåkning.
  • Spar servicekostnader:
    ny utforming med tilgang forfra! Den nye plasseringen av komponentene gjør det mulig. Arbeidstiden for vedlikehold blir redusert, for eksempel ved remskifte.
Spare energikostnader
Livsløpskostnader

Høykvalitets Premium-Efficiency-elektromotorer gir en høy virkningsgrad og dermed svært lavt strømforbruk. Den lave driftstemperaturen er et ekstra pluss.



Produktdetaljer

Ny utforming for forbedret håndtering, mer effektivitet og fleksibilitet
Kompakt booster-anlegg i serien DN C (bakside)

  • Lengre levetid:
    Motor og kompressorblokk har blitt koblet fra resten av maskinen. Dermed er koblingsskap, kjøler, vifte og ledninger mindre utsatt for vibrasjoner.
  • Optimert tilgang for vedlikeholdsarbeid:
    Sett fra siden med montert luftkjøler – også her er tilgangen enklere takket være det avtakbare panelet som er enkelt å fjerne
  • Forbedring av vedlikeholdsarbeidet:
    Remskifte, vedlikehold av magnetventilen (nitrogenutførelse) eller utskiftning av smussfangeren på innløpsventilen
Eksempel Booster trykkluftanlegg

Eksempel på trykkluftstasjon med en booster for høytrykk

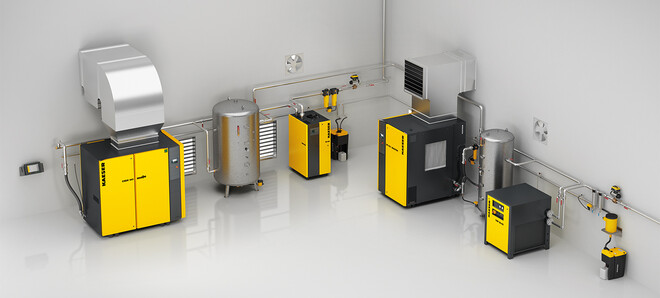

Kompakt trykkluftstasjon med booster i serien DN C fra Kaeser Kompressoren.
Oppbyggingsskjema for en høytrykkbooster

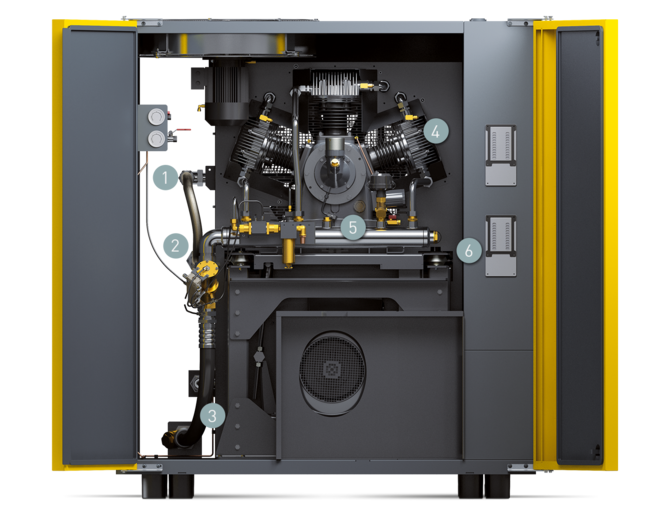

Komponentene til det kompakte booster-anlegget i serien DN C (framside)
  1. Fleksibel slangeledning på sluttrykksiden
  2. Tilbakeslagsventil mellom samleledning og etterkjøler
  3. Fleksibel slangeledning på fortrykksiden
  1. Sylinderhoder med ny utforming
  2. Stor samleledning for redusering av pulsasjon
  3. Dempningselement
Tekniske data CN 22C

Grunnutførelse

ModellCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 35
Volumstrøm hele anlegget ved driftsovertrykk m³/min 2,54 4,17 3,68
Volumstrøm for innsuging m³/min 3,74 5,3 5,3
Slagvolumstrøm m³/min 0,62 0,62 0,62
Turtall kompressorblokk o/min 1.235 1.235 1.235
Antall stempler — 2 2 2
Nominell ­motoreffekt kW 22 22 22
Lydtrykk­nivå dB(A) 75 75 75
Tilkobling trykkluft på fortrykksidenG 1 G 1 G 1
Tilkobling trykkluft på sluttrykksidenG 1 G 1 G 1
Dimensjoner
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vekt kg 920 920 920

ModellCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Fortrykk bar 10 10 10
Sluttrykk bar 25 35 45
Volumstrøm hele anlegget ved driftsovertrykk m³/min 5,79 5,31 4,83
Volumstrøm for innsuging m³/min 6,86 6,86 6,86
Slagvolumstrøm m³/min 0,62 0,62 0,62
Turtall kompressorblokk o/min 1.235 1.235 1.235
Antall stempler — 2 2 2
Nominell ­motoreffekt kW 22 22 22
Lydtrykk­nivå dB(A) 75 75 75
Tilkobling trykkluft på fortrykksidenG 1 G 1 G 1
Tilkobling trykkluft på sluttrykksidenG 1 G 1 G 1
Dimensjoner
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vekt kg 920 920 920

Tekniske data CN 15C

Grunnutførelse

ModellCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 35
Volumstrøm hele anlegget ved driftsovertrykk m³/min 2,54 4,17 3,04
Volumstrøm for innsuging m³/min 3,74 5,3 4,23
Slagvolumstrøm m³/min 0,62 0,62 0,5
Turtall kompressorblokk o/min 1.235 1.235 985
Antall stempler — 2 2 2
Nominell ­motoreffekt kW 15 15 15
Lydtrykk­nivå dB(A) 74 74 74
Tilkobling trykkluft på fortrykksidenG 1 G 1 G 1
Tilkobling trykkluft på sluttrykksidenG 1 G 1 G 1
Dimensjoner
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vekt kg 920 920 920

ModellCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Fortrykk bar 10 10 10
Sluttrykk bar 25 35 45
Volumstrøm hele anlegget ved driftsovertrykk m³/min 5,79 4,36 3,63
Volumstrøm for innsuging m³/min 6,86 5,47 4,94
Slagvolumstrøm m³/min 0,62 0,5 0,45
Turtall kompressorblokk o/min 1.235 985 890
Antall stempler — 2 2 2
Nominell ­motoreffekt kW 15 15 15
Lydtrykk­nivå dB(A) 74 74 74
Tilkobling trykkluft på fortrykksidenG 1 G 1 G 1
Tilkobling trykkluft på sluttrykksidenG 1 G 1 G 1
Dimensjoner
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vekt kg 920 920 920

Tekniske data CN 11C

Grunnutførelse

ModellCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 35
Volumstrøm hele anlegget ved driftsovertrykk m³/min 2,09 3,41 2,47
Volumstrøm for innsuging m³/min 2,99 4,23 3,41
Slagvolumstrøm m³/min 0,5 0,5 0,4
Turtall kompressorblokk o/min 985 985 795
Antall stempler — 2 2 2
Nominell ­motoreffekt kW 11 11 11
Lydtrykk­nivå dB(A) 73 73 73
Tilkobling trykkluft på fortrykksidenG 1 G 1 G 1
Tilkobling trykkluft på sluttrykksidenG 1 G 1 G 1
Dimensjoner
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vekt kg 920 920 920

ModellCN 11C 10/25 bar CN 11C 10/35 bar
Fortrykk bar 10 10
Sluttrykk bar 25 35
Volumstrøm hele anlegget ved driftsovertrykk m³/min 4,73 3,29
Volumstrøm for innsuging m³/min 5,47 4,16
Slagvolumstrøm m³/min 0,5 0,38
Turtall kompressorblokk o/min 985 750
Antall stempler — 2 2
Nominell ­motoreffekt kW 11 11
Lydtrykk­nivå dB(A) 73 73
Tilkobling trykkluft på fortrykksidenG 1 G 1
Tilkobling trykkluft på sluttrykksidenG 1 G 1
Dimensjoner
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vekt kg 920 920

Tekniske data CN 7C

Grunnutførelse

ModellCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 35
Volumstrøm hele anlegget ved driftsovertrykk m³/min 1,26 2 1,62
Volumstrøm for innsuging m³/min 1,72 2,44 2,18
Slagvolumstrøm m³/min 0,29 0,29 0,26
Turtall kompressorblokk o/min 1.250 1.250 1.120
Antall stempler — 2 2 2
Nominell ­motoreffekt kW 7,5 7,5 7,5
Lydtrykk­nivå dB(A) 71 71 71
Tilkobling trykkluft på fortrykksidenG 1 G 1 G 1
Tilkobling trykkluft på sluttrykksidenG 1 G 1 G 1
Dimensjoner
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vekt kg 790 790 790

ModellCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Fortrykk bar 10 10 10
Sluttrykk bar 25 35 45
Volumstrøm hele anlegget ved driftsovertrykk m³/min 2,74 2,05 1,75
Volumstrøm for innsuging m³/min 3,15 2,52 2,27
Slagvolumstrøm m³/min 0,29 0,23 0,21
Turtall kompressorblokk o/min 1.250 1.000 900
Antall stempler — 2 2 2
Nominell ­motoreffekt kW 7,5 7,5 7,5
Lydtrykk­nivå dB(A) 71 71 71
Tilkobling trykkluft på fortrykksidenG 1 G 1 G 1
Tilkobling trykkluft på sluttrykksidenG 1 G 1 G 1
Dimensjoner
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Vekt kg 790 790 790

Tekniske data DN 30C

Grunnutførelse

ModellDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 35
Volumstrøm hele anlegget ved driftsovertrykk m³/min 6,11 8,92 7,02
Volumstrøm for innsuging m³/min 7,85 10,68 9,07
Slagvolumstrøm m³/min 1,31 1,26 1,06
Turtall kompressorblokk o/min 1.139 1.095 929
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 30 30 30
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.470 1.470 1.470

ModellDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Fortrykk bar 10 10 13
Sluttrykk bar 25 45 20
Volumstrøm hele anlegget ved driftsovertrykk m³/min 11,35 6,98 16,74
Volumstrøm for innsuging m³/min 13,05 9,06 18,29
Slagvolumstrøm m³/min 1,19 0,82 1,31
Turtall kompressorblokk o/min 1.034 1.034 1.139
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 30 30 30
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.470 1.470 1.470

ModellDN 30C 13/45 bar
Fortrykk bar 13
Sluttrykk bar 45
Volumstrøm hele anlegget ved driftsovertrykk m³/min 9,53
Volumstrøm for innsuging m³/min 11,53
Slagvolumstrøm m³/min 0,82
Turtall kompressorblokk o/min 1.034
Antall stempler — 3
Nominell ­motoreffekt kW 30
Lydtrykk­nivå dB(A) 78
Tilkobling trykkluft på fortrykksidenG 2
Tilkobling trykkluft på sluttrykksidenG 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960
Vekt kg 1.470

Tekniske data DN 22C

Grunnutførelse

ModellDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 30
Volumstrøm hele anlegget ved driftsovertrykk m³/min 4,75 6,91 6,16
Volumstrøm for innsuging m³/min 6,29 8,31 7,72
Slagvolumstrøm m³/min 1,05 0,98 0,91
Turtall kompressorblokk o/min 1.315 1.227 1.139
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 22 22 22
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.370 1.370 1.370

ModellDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Fortrykk bar 7,5 10 10
Sluttrykk bar 35 25 40
Volumstrøm hele anlegget ved driftsovertrykk m³/min 5,32 9,09 5,99
Volumstrøm for innsuging m³/min 7,01 10,37 7,68
Slagvolumstrøm m³/min 0,82 0,94 0,7
Turtall kompressorblokk o/min 1.034 1.183 876
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 22 22 22
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.370 1.370 1.370

ModellDN 22C 13/20 bar DN 22C 13/30 bar
Fortrykk bar 13 13
Sluttrykk bar 20 30
Volumstrøm hele anlegget ved driftsovertrykk m³/min 13,19 10,27
Volumstrøm for innsuging m³/min 14,18 11,53
Slagvolumstrøm m³/min 1,01 0,82
Turtall kompressorblokk o/min 1.271 1.034
Antall stempler — 3 3
Nominell ­motoreffekt kW 22 22
Lydtrykk­nivå dB(A) 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.370 1.370

Tekniske data DN 37C

Grunnutførelse

ModellDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Fortrykk bar 5 7,5 10
Sluttrykk bar 20 30 25
Volumstrøm hele anlegget ved driftsovertrykk m³/min 7,36 9,39 12,98
Volumstrøm for innsuging m³/min 9,06 11,54 14,93
Slagvolumstrøm m³/min 1,51 1,36 1,36
Turtall kompressorblokk o/min 1.315 1.183 1.183
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 37 37 37
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.500 1.500 1.500

ModellDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Fortrykk bar 10 13 13
Sluttrykk bar 40 20 35
Volumstrøm hele anlegget ved driftsovertrykk m³/min 9,96 18,59 13,57
Volumstrøm for innsuging m³/min 12,38 20,41 15,76
Slagvolumstrøm m³/min 1,12 1,46 1,12
Turtall kompressorblokk o/min 981 1.271 981
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 37 37 37
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.500 1.500 1.500

Tekniske data DN 45C

Grunnutførelse

ModellDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Fortrykk bar 7,5 7,5 10
Sluttrykk bar 25 30 25
Volumstrøm hele anlegget ved driftsovertrykk m³/min 10,74 9,75 14,41
Volumstrøm for innsuging m³/min 12,83 11,97 16,6
Slagvolumstrøm m³/min 1,51 1,41 1,51
Turtall kompressorblokk o/min 1.315 1.227 1.315
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 45 45 45
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.410 1.510 1.510

ModellDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Fortrykk bar 10 13 13
Sluttrykk bar 35 20 45
Volumstrøm hele anlegget ved driftsovertrykk m³/min 12,9 19,21 13,77
Volumstrøm for innsuging m³/min 15,49 21,12 16,61
Slagvolumstrøm m³/min 1,41 1,51 1,19
Turtall kompressorblokk o/min 1.227 1.315 1.034
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 45 45 45
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.510 1.510 1.510

Tekniske data DN 45C SFC

Grunnutførelse

ModellDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Fortrykk bar 7,5 7,5 10
Sluttrykk bar 25 30 25
Volumstrøm hele anlegget ved driftsovertrykk m³/min 10,74 9,75 14,41
Volumstrøm for innsuging m³/min 12,83 11,97 16,6
Slagvolumstrøm m³/min 1,51 1,41 1,51
Turtall kompressorblokk o/min 1.315 1.227 1.315
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 45 45 45
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.510 1.510 1.510

ModellDN 45C SFC 10/35 bar
Fortrykk bar 10
Sluttrykk bar 35
Volumstrøm hele anlegget ved driftsovertrykk m³/min 12,9
Volumstrøm for innsuging m³/min 15,49
Slagvolumstrøm m³/min 1,41
Turtall kompressorblokk o/min 1.227
Antall stempler — 3
Nominell ­motoreffekt kW 45
Lydtrykk­nivå dB(A) 78
Tilkobling trykkluft på fortrykksidenG 2
Tilkobling trykkluft på sluttrykksidenG 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960
Vekt kg 1.510

Tekniske data DN 37C S SFC

Grunnutførelse

ModellDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Fortrykk bar 7,5 7,5 10
Sluttrykk bar 25 30 25
Volumstrøm hele anlegget ved driftsovertrykk m³/min 6,66 6,42 9,09
Volumstrøm for innsuging m³/min 8,02 8,02 10,37
Slagvolumstrøm m³/min 0,94 0,94 0,94
Turtall kompressorblokk o/min 1.183 1.183 1.183
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 37 37 37
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.500 1.500 1.500

ModellDN 37C S SFC 10/40 bar
Fortrykk bar 10
Sluttrykk bar 40
Volumstrøm hele anlegget ved driftsovertrykk m³/min 8,02
Volumstrøm for innsuging m³/min 9,98
Slagvolumstrøm m³/min 0,91
Turtall kompressorblokk o/min 1.139
Antall stempler — 3
Nominell ­motoreffekt kW 37
Lydtrykk­nivå dB(A) 78
Tilkobling trykkluft på fortrykksidenG 2
Tilkobling trykkluft på sluttrykksidenG 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960
Vekt kg 1.500

Tekniske data DN 37C L SFC

Grunnutførelse

ModellDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Fortrykk bar 5 7,5 10
Sluttrykk bar 20 30 25
Volumstrøm hele anlegget ved driftsovertrykk m³/min 7,36 9,39 12,98
Volumstrøm for innsuging m³/min 9,06 11,54 14,93
Slagvolumstrøm m³/min 1,51 1,36 1,36
Turtall kompressorblokk o/min 1.315 1.183 1.183
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 37 37 37
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.500 1.500 1.500

ModellDN 37C L SFC 10/30 bar
Fortrykk bar 10
Sluttrykk bar 30
Volumstrøm hele anlegget ved driftsovertrykk m³/min 12,21
Volumstrøm for innsuging m³/min 14,38
Slagvolumstrøm m³/min 1,31
Turtall kompressorblokk o/min 1.139
Antall stempler — 3
Nominell ­motoreffekt kW 37
Lydtrykk­nivå dB(A) 78
Tilkobling trykkluft på fortrykksidenG 2
Tilkobling trykkluft på sluttrykksidenG 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960
Vekt kg 1.500

Tekniske data DN 30C S SFC

Grunnutførelse

ModellDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 35
Volumstrøm hele anlegget ved driftsovertrykk m³/min 4,07 6,4 5,93
Volumstrøm for innsuging m³/min 5,45 7,72 7,72
Slagvolumstrøm m³/min 0,91 0,91 0,91
Turtall kompressorblokk o/min 1.139 1.139 1.139
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 30 30 30
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.470 1.470 1.470

ModellDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Fortrykk bar 10 10 10
Sluttrykk bar 25 35 40
Volumstrøm hele anlegget ved driftsovertrykk m³/min 8,75 8,26 8,02
Volumstrøm for innsuging m³/min 9,98 9,98 9,98
Slagvolumstrøm m³/min 0,91 0,91 0,91
Turtall kompressorblokk o/min 1.139 1.139 1.139
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 30 30 30
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.470 1.470 1.470

Tekniske data DN 30C L SFC

Grunnutførelse

ModellDN 30C L SFC 5/25 bar
Fortrykk bar 5
Sluttrykk bar 25
Volumstrøm hele anlegget ved driftsovertrykk m³/min 6,11
Volumstrøm for innsuging m³/min 7,85
Slagvolumstrøm m³/min 1,31
Turtall kompressorblokk o/min 1.139
Antall stempler — 3
Nominell ­motoreffekt kW 30
Lydtrykk­nivå dB(A) 78
Tilkobling trykkluft på fortrykksidenG 2
Tilkobling trykkluft på sluttrykksidenG 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960
Vekt kg 1.470

Tekniske data DN 22C SFC

Grunnutførelse

ModellDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Fortrykk bar 5 7,5 7,5
Sluttrykk bar 25 25 30
Volumstrøm hele anlegget ved driftsovertrykk m³/min 4,75 6,91 6,16
Volumstrøm for innsuging m³/min 6,29 8,31 7,72
Slagvolumstrøm m³/min 1,05 0,98 0,91
Turtall kompressorblokk o/min 1.315 1.227 1.139
Antall stempler — 3 3 3
Nominell ­motoreffekt kW 22 22 22
Lydtrykk­nivå dB(A) 78 78 78
Tilkobling trykkluft på fortrykksidenG 2 G 2 G 2
Tilkobling trykkluft på sluttrykksidenG 1½ G 1½ G 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Vekt kg 1.370 1.370 1.370

ModellDN 22C SFC 10/25 bar
Fortrykk bar 10
Sluttrykk bar 25
Volumstrøm hele anlegget ved driftsovertrykk m³/min 9,09
Volumstrøm for innsuging m³/min 10,37
Slagvolumstrøm m³/min 0,94
Turtall kompressorblokk o/min 1.183
Antall stempler — 3
Nominell ­motoreffekt kW 22
Lydtrykk­nivå dB(A) 78
Tilkobling trykkluft på fortrykksidenG 2
Tilkobling trykkluft på sluttrykksidenG 1½
Dimensjoner
B x D x H mm 		1.280 x 1.830 x 1.960
Vekt kg 1.370

Skriv ut side
