Oljefrie skruekompressorer med luftkjøling

Kompakte energisparere

Robuste men raffinerte detaljløsninger ved drift og kjøling gjør at energiforbruket blir minimalt.
Hvis du i tillegg benytter deg av Kaesers varmegjenvinningssystem, vil du spare en stor del oppvarmingskostnader. Vi gir deg gjerne råd!
En annen fordel ved våre vannkjølte, oljefrie skruekompressorer er at de fungerer spesielt godt i små kompressorrom. Dette sørger den kompakte konstruksjonen og den lille avluftkanalen for.

  • Leveringsmengde 3,3 til 50,8 m³/min
  • også som topplastmodell med turtallsregulering per frekvensomformer (SFC modeller)
  • også med integrert rotasjonstørke i.HOC (DSG-2-serien)

Dine fordeler:

  • Meget lav utgangstemperatur på trykkluften:
    Rørene på de to luft-/vann-varmevekslerne består av CuNi10Fe i høy kvalitet med innvalset aluminium-stjerneprofil for optimal varmeoverføring.
  • Lavere kostnader takket være varmegjenvinning:
    Takket være Kaesers varmegjenvinningssystem kan opp til 96¬% av den produserte kompressorvarmen resirkuleres, og f.eks. brukes til å varme vann opp til 90 °C!
  • Meget vedlikeholdsvennlig:
    Luft-/vann-varmevekslerne på 1. og 2. kompressortrinn befinner seg i to ulike kapsler og er lett å komme til via store vedlikeholdsdører.

Livsløpskostnader

Optimal rådgivning, teknisk forsprang innen forskning og produksjon, samt en global serviceorganisasjon som sikrer mot driftsfeil.



De vannkjølte, oljefrie skruekompressorene i detalj

Komponenter

Hele anlegget

  • Driftsklar
  • Helautomatisk
  • Lyddempet
  • Vibrasjonsisolert
  • Vedlikeholdsvennlig konstruksjon
  • Kan benyttes ved omgivelsestemperaturer opp til +45 °C

Kompressorblokk

  • Tørrkomprimerende skruekompressor med to trinn og presisjonsdrev i henhold til AGMA Q13 / DIN-klasse 5
  • To-trinns med rotorer i rustfritt stål og kappekjøling
  • Rotorer med slitesterkt belegg
  • Integrert oljetank med lufting via mikrofilter
  • Fasefri pulsasjonsdemper etter begge trinn

Drivmotor

Super premium efficiency drivmotor IE4 Logo

  • Internasjonalt kvalitetsfabrikat SIEMENS
  • Premium og Super Premium Efficiency motor
  • Kontinuerlig måling og overvåkning av motorens viklingstemperatur
  • Beskyttelsesklasse IP 55

Kjøling

  • Separate rørvarmevekslere som består av behandlet stålkappe og rør av CuNi10Fe
  • Kobberloddet platevarmeveksler som giroljekjøler

Elektriske komponenter

  • Koblingsskap IP 54
  • Ventilasjon av koblingsskap
  • Automatisk stjerne-/trekant-kontakt
  • Styretransformator

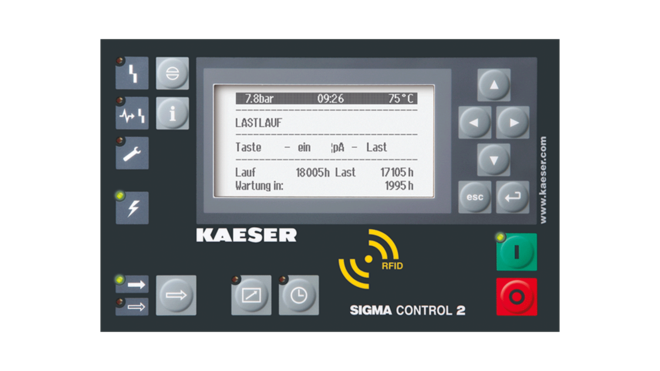

SIGMA CONTROL 2

Kompressorstyring SIGMA CONTROL 2

  • Tekst display
  • Valget mellom 30 språk
  • Soft-touch taster med piktogrammer
  • LED i signalfarger for visning av driftsstatus
  • Helautomatisk overvåkning og regulering
  • Dual-, Quadro-, Vario- og kontinuerlig styring kan velges i standardprogrammet.
  • Grensesnitt: Ethernet
  • Valgfrie kommunikasjonsmoduler for Profibus DP, Modbus, Profinet og DeviceNet
  • Innstikksplass for SD-kort for dataregistrering og oppdateringer
  • RFID-leser
  • Nettserver

Intelligente løsninger

Hydraulisk inntaksventil

Hydraulisk inntaksventil

Den hydraulisk betjente inntaksventilen på de oljefrie KAESER-skruekompressorene er ikke ømfintlige ovenfor smuss og kondensat. Den er mer driftssikker og vedlikeholdsvennlig enn pneumatiske ventiler.

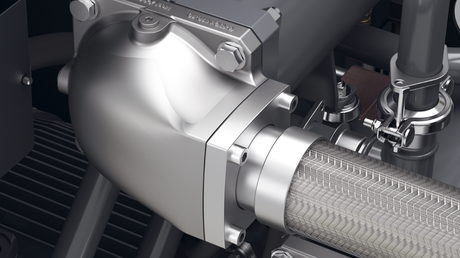

Fiberfri pulsasjonsdemper

Fiberfri pulsasjonsdemper

Effektiv og med lavest mulig trykktap demper den nyutviklede pulsasjonsdemperen uønskede svingninger. Den fiberfrie konstruksjonen forhindrer forurensninger av trykkluften.

Pålitelig lufting av oljetank

Pålitelig oljetanklufting

Mikrofiltre ved utluftingen av drivoljetanken hindrer innsug av oljeholdig luft, noe som bidrar til kontinuerlig sikring av trykkluftkvaliteten.

Høyeffektiv kondensatavleder

Høyeffektiv kondensatutskiller

Den strømningstekniske designen gjør at den nyutviklede kondensatavlederen skiller ut det oppsamlede kondensatet etter luftkjølerne på en sikker måte. Samtidig er trykktapet minimalt.

Opsjoner

Maskinføtter som kan skrus fast

  • Maskinføtter som kan skrus fast i gulvet

Varmegjenvinning

  • Integrert varmegjenvinningssystem av parallellkoblede rørvarmevekslere, varmeveksler (vann/vann), pumpe, ekspansjonsbeholder og vannreguleringsventiler

Varmlufttilkobling

  • Direkte utnyttelse av den varme trykkluften f.eks. for varmegenererende adsorbsjonstørke eller som varm prosessluft
  • På enkelte modeller kan ønsket varmlufttemperatur reguleres ved å stille inn grenser.

Store innsparinger ved hjelp av varmegjenvinning

Enkel bruk av kompressorspillvarme

Med en integrert varmegjenvinningsmodul kan kompressorspillvarmen brukes til å varme opp rom og prosesser, samt til bruks- og prosessvann opp til 90 °C. Slik oppnås en tilbakebetalingstid på under ett år.

Varmtvann opp til +90 °C

Varmtvann inntil +90 °C fra varmegjenvinning

Den gjenvunnede varmeenergien kan settes inn på mange områder. Varmegjenvinningen leverer varmtvann på opp til 90 °C ved behov.

Alt taler for utnyttelse av overskuddsvarme

Maksimal varmegjenvinning hos skruekompressorer.

En kompressor omdanner den elektriske energien som den blir tilført 100 prosent om til varmeenergi. Av dette kan, tro det eller ei, opp til 96 prosent brukes til varmegjenvinning.

Maksimal tilgjengelighet til tross for varmegjenvinningen

Høyest mulig driftssikkerhet ved hjelp av valgfritt internt vannkretsløp.

Foretas vedlikeholdsarbeid på varmegjenvinningens vannsystem utenfor kompressoren, garanterer et valgfritt tilgjengelig fullstendig internt vannkretsløp (med pumpe, ekspansjonsbeholder, sikkerhetsventil, etc.) sikker kompressordrift.

Sikker og behovstilpasset varmegjenvinning

Kompressorer med integrert varmegjenvinning er utstyrt med et ekstra vannsystem (sekundærvannsystem) for egen beskyttelse. Denne oppdelingen i primært og sekundært vannsystem gir beskyttelse for pålitelig og sikker trykkluftforsyning ved optimal varmegjenvinning. Den gir også fleksibilitet for inn- og utkobling av olje- og mantelavkjøling i varmegjenvinningen, alt etter varmebehov.

Tekniske data CSG-2 W

Grunnutførelse

ModellCSG 55-2 W CSG 70-2 W CSG 90-2 W
Drifts­overtrykk bar 6 8 4 6 8 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Maks. overtrykk: bar 8 4 6 8 4 6 8 10
Nominell ­motoreffekt kW 37 45 55
Dimensjoner B x D x H mm 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 64 64 65
Vekt kg 2.270 2.310 2.375

ModellCSG 120-2 W CSG 130-2 W
Drifts­overtrykk bar 4 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 13,01 13,07 12,15 10,58 13,07 13,03 13
Maks. overtrykk: bar 6 8 10 8 10
Nominell ­motoreffekt kW 75 90
Dimensjoner B x D x H mm 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 66 68
Vekt kg 2.515 2.640

T-utførelse

ModellCSG 55-2 T W CSG 70-2 T W CSG 90-2 T W
Drifts­overtrykk bar 6 8 4 6 8 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Maks. overtrykk: bar 8 4 6 8 4 6 8 10
Nominell ­motoreffekt kW 37 45 55
Trykkduggpunkt °C 3 3 3
KjøletørkerABT 130 ABT 130 ABT 130
Dimensjoner B x D x H mm 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 64 64 65
Vekt kg 2.520 2.560 2.625

ModellCSG 120-2 T W CSG 130-2 T W
Drifts­overtrykk bar 4 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 13,01 13,07 12,15 10,58 13,07 13,03 13
Maks. overtrykk: bar 6 8 10 8 10
Nominell ­motoreffekt kW 75 90
Trykkduggpunkt °C 3 3
KjøletørkerABT 130 ABT 130
Dimensjoner B x D x H mm 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 66 68
Vekt kg 2.765 2.890

SFC-utførelse

ModellCSG 90-2 SFC W CSG 120-2 SFC W CSG 130-2 SFC W
Drifts­overtrykk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 3,49 - 10,85 3,62 - 9,77 3,84 - 8,58 3,96 - 7,57 4,2 - 13,27 4,18 - 12,61 4,21 - 11,56 4,23 - 10,52 4,4 - 13,48 4,33 - 13,44 4,26 - 13,4 4,2 - 13,02
Maks. overtrykk: bar 6 10 10 10
Nominell ­motoreffekt kW 55 75 90
Dimensjoner B x D x H mm 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 65 66 68
Vekt kg 2.435 2.575 2.700

T-SFC-utførelse

ModellCSG 90-2 T SFC W CSG 120-2 T SFC W CSG 130-2 T SFC W
Drifts­overtrykk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 3,49 - 10,85 3,62 - 9,77 3,84 - 8,58 3,96 - 7,57 4,2 - 13,27 4,18 - 12,61 4,21 - 11,56 4,23 - 10,52 4,4 - 13,48 4,33 - 13,44 4,26 - 13,4 4,2 - 13,02
Maks. overtrykk: bar 6 10 10 10
Nominell ­motoreffekt kW 55 75 90
Trykkduggpunkt °C 3 3 3
KjøletørkerABT 130 ABT 130 ABT 130
Dimensjoner B x D x H mm 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 65 66 68
Vekt kg 2.685 2.825 2.950

RD-design

ModellCSG 55-2 i.HOC W CSG 70-2 i.HOC W CSG 90-2 i.HOC W
Drifts­overtrykk bar 6 8 6 8 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 5,63 5,57 7,92 6,82 9,78 8,97 7,83
Maks. overtrykk: bar 8 6 8 6 8 10
Nominell ­motoreffekt kW 37 45 55
Trykkduggpunkt °C -27 -33 -25 -32 -23 -31 -35
Dimensjoner B x D x H mm 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 64 64 65
Vekt kg 2.985 3.025 3.090

ModellCSG 120-2 i.HOC W CSG 130-2 i.HOC W
Drifts­overtrykk bar 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 13,07 12,15 10,58 13,07 13,03 13
Maks. overtrykk: bar 6 8 10 8 10
Nominell ­motoreffekt kW 75 90
Trykkduggpunkt °C -20 -29 -34 -19 -28 -33
Dimensjoner B x D x H mm 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 66 68
Vekt kg 3.230 3.355

RD SFC design

ModellCSG 90-2 i.HOC SFC W CSG 120-2 i.HOC SFC W CSG 130-2 i.HOC SFC W
Drifts­overtrykk bar 6 8 10 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 3,62 - 9,77 3,84 - 8,58 3,96 - 7,57 4,18 - 12,61 4,21 - 11,56 4,23 - 10,52 4,33 - 13,44 4,26 - 13,4 4,2 - 13,02
Maks. overtrykk: bar 6 10 10 10
Nominell ­motoreffekt kW 55 75 90
Trykkduggpunkt °C -23 -31 -35 -21 -29 -34 -21 -28 -33
Dimensjoner B x D x H mm 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 65 66 68
Vekt kg 3.150 3.290 3.415

Påbyggingskjøletørker

ModellABT 130
Effektforbruk kW 1,38
Trykkduggpunkt °C 3
KjølemiddelR-513A
Drivhuspotensiale631
Kjølemediemengde kg 1,5
Vekt for kjølemiddel som CO2-ekvivalent t 0,9
hermetisk kuldekretsløp -

Tekniske data DSG-2 W

Grunnutførelse

ModellDSG 140-2 W DSG 180-2 W DSG 220-2 W
Drifts­overtrykk bar 8 10 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. overtrykk: bar 8 10 4 6 8 10 4 6 8 10
Nominell ­motoreffekt kW 90 110 132
Dimensjoner B x D x H mm 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 69 70 71
Vekt kg 3.100 3.250 3.350

ModellDSG 260-2 W DSG 290-2 W
Drifts­overtrykk bar 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Maks. overtrykk: bar 4 8 10 8 10
Nominell ­motoreffekt kW 160 200
Dimensjoner B x D x H mm 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 74 75
Vekt kg 3.500 3.700

SFC-utførelse

ModellDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Drifts­overtrykk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. overtrykk: bar 6 10 8,5 10 7 10
Nominell ­motoreffekt kW 110 132 160
Dimensjoner B x D x H mm 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 71 72 75
Vekt kg 3.850 3.950 4.100

ModellDSG 290-2 SFC W
Drifts­overtrykk bar 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. overtrykk: bar 8,5 10
Nominell ­motoreffekt kW 200
Dimensjoner B x D x H mm 3.435 x 1.750 x 2.060
Trykkluft­tilkoblingDN80 PN16 DIN
Lydtrykk­nivå dB(A) 76
Vekt kg 4.300

RD-design

ModellDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Drifts­overtrykk bar 8 10 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. overtrykk: bar 8 10 6 8 10 6 8 10
Nominell ­motoreffekt kW 90 110 132
Trykkduggpunkt °C -32 -36 -24 -33 -36 -24 -33 -36
Dimensjoner B x D x H mm 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 69 70 71
Vekt kg 4.200 4.350 4.450

ModellDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Drifts­overtrykk bar 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 26,1 26 22,9 28,55 28,5 26
Maks. overtrykk: bar 8 10 8 10
Nominell ­motoreffekt kW 160 200
Trykkduggpunkt °C -25 -33 -36 -24 -33 -36
Dimensjoner B x D x H mm 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 74 75
Vekt kg 4.600 4.800

RD SFC design

ModellDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Drifts­overtrykk bar 6 8 10 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. overtrykk: bar 6 10 8,5 10 7 10
Nominell ­motoreffekt kW 110 132 160
Trykkduggpunkt °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Dimensjoner B x D x H mm 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 71 72 75
Vekt kg 4.950 5.050 5.200

ModellDSG 290-2 i.HOC SFC W
Drifts­overtrykk bar 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. overtrykk: bar 8,5 10
Nominell ­motoreffekt kW 200
Trykkduggpunkt °C -25 -33 -36
Dimensjoner B x D x H mm 4.270 x 1.750 x 2.060
Trykkluft­tilkoblingDN80 PN16 DIN
Lydtrykk­nivå dB(A) 76
Vekt kg 5.400

Tekniske data FSG-2 W

Grunnutførelse

ModellFSG 300-2 W FSG 350-2 W FSG 420-2 W
Drifts­overtrykk bar 4 6 8 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. overtrykk: bar 4 8 4 6 8 10 4 6 8 10
Nominell ­motoreffekt kW 160 200 250
Dimensjoner B x D x H mm 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Trykkluft­tilkoblingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtrykk­nivå dB(A) 74 75 75
Vekt kg 5.250 5.450 5.650

ModellFSG 450-2 W FSG 500-2 W FSG 520-2 W
Drifts­overtrykk bar 6 8 10 8 10 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 50,1 45,6 41,9 50 45,6 50
Maks. overtrykk: bar 6 8 10 8 10 10
Nominell ­motoreffekt kW 315 315 355
Dimensjoner B x D x H mm 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Trykkluft­tilkoblingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtrykk­nivå dB(A) 75 76 77
Vekt kg 5.950 5.950 5.900

SFC-utførelse

ModellFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Drifts­overtrykk bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Maks. overtrykk: bar 10 10 10
Nominell ­motoreffekt kW 250 315 355
Dimensjoner B x D x H mm 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Trykkluft­tilkoblingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtrykk­nivå dB(A) 76 77 78
Vekt kg 6.250 6.700 7.300

RD-design

ModellFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Drifts­overtrykk bar 6 8 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Maks. overtrykk: bar 8 6 8 10 6 8 10
Nominell ­motoreffekt kW 160 200 250
Trykkduggpunkt °C -22 -30 -22 -31 -35 -22 -31 -35
Dimensjoner B x D x H mm 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Trykkluft­tilkoblingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtrykk­nivå dB(A) 74 75 75
Vekt kg 6.400 6.600 6.800

ModellFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Drifts­overtrykk bar 6 8 10 8 10 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 50,1 45,6 41,9 50 45,6 50
Maks. overtrykk: bar 6 8 10 8 10 10
Nominell ­motoreffekt kW 315 315 355
Trykkduggpunkt °C -22 -31 -35 -31 -35 -35
Dimensjoner B x D x H mm 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Trykkluft­tilkoblingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtrykk­nivå dB(A) 75 76 77
Vekt kg 7.100 7.100 7.700

RD SFC design

ModellFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Drifts­overtrykk bar 6 8 10 6 8 10 6 8 10
Volumstrøm Hele anlegget ved driftsovertrykk m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Maks. overtrykk: bar 10 10 10
Nominell ­motoreffekt kW 250 315 355
Trykkduggpunkt °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Dimensjoner B x D x H mm 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Trykkluft­tilkoblingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Lydtrykk­nivå dB(A) 76 77 78
Vekt kg 7.400 7.850 8.450

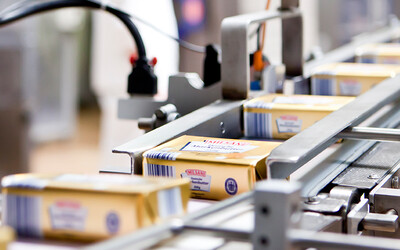

Trykkluft «Made in Germany». Meieriet Ammerland ekspanderer med varmegjennvinning fra KAESER.
Meieriet i Ammerland:

Trykkluft for "Melkegata".

På det store meieriet sørger tørrgående kompressorer og kjøletørkere for styretrykkluften til samlebåndene. I tillegg spares det penger via tiltakene for varmegjenvinning.

Referanseprosjekt meieriet i Ammerland
