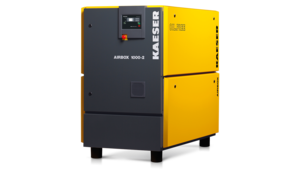

Oljefrie kompakte stempelkompressoranlegg: AIRBOX og AIRBOX CENTER

Klar for tilkobling, stillegående og robuste

Kompaktanleggene AIRBOX og AIRBOX CENTER med trykkluftbeholder, tørke og valgfritt filterutstyr er klart for tilkobling og kan straks settes i gang. Den innebygde stempelkompressoren produserer oljefri trykkluft. Den styres av den elektroniske styringen SIGMA CONTROL BASIC eller SIGMA CONTROL 2.

AIRBOX og AIRBOX CENTER har følgende tekniske parametre:

  • Trykk: 7 / 10 / 12,5 bar
  • Kapasitet: 0,25–0,90 m³/min
  • Motoreffekt: 2,2 – 7,5 kW

Oljefrie kompakte stempelkompressoranlegg installeres der det stilles krav til ren trykkluft, f.eks, i laboratorier, i farmasøytisk industri eller i næringsmiddelindustrien.

Dine fordeler:

  • Trykklufttilgjengelighet 24 timer i døgnet, også ved høye temperaturer:
    Den innovative kjølingen av kompressorblokken og motoren gjør at AIRBOX og AIRBOX CENTER kan brukes med en innkoblingstid på 100 % ved en omgivelsetemperatur på opp til 30 °C.
  • Ekstra lyddemping er unødvendig:
    Installasjonen kan plasseres nær arbeidsplassen uten ekstra lyd-demping. Dette er mulig med: 40 mm lyd-demping, kjøleluftstrømmen styres med flere omdreininger, kompressorblokken er akustisk frakoblet, innsugingsledningen har tilpasset lengde, installasjonen har effektfulle lyddempere.
  • Vedlikehold hører til fortiden:
    Siden AIRBOX og AIRBOX CENTER er oljefrie med vedlikeholdsfri 1:1 direktedrift, vil du ikke ofte ha behov for våre serviceteknikere. Skulle det likevel bli nødvendig å kontakte oss, er det greit å vite at luft- og innsugsfilter er lett tilgjengelige ved å fjerne det avtagbare panelet.
Energikostnadsbesparelser
Livsløpskostnader

Høykvalitets IE3-elektromotorer med høy virkningsgrad reduserer energitapet med gjennomsnittlig 45 % i forhold til tradisjonelle motorer. Dette gir et betydelig lavere strømforbruk.



Produktdetaljer

Komponenter

Hele anlegget

AIRBOX CENTER – totalanlegg (åpent)

  • Driftsklar
  • Helautomatisk
  • Superlyddempet
  • Vibrasjonsisolert
  • Pulverbelagte kledningsdeler

Lyddemping

  • Kledd med vaskbart skumstoff
  • Gummimetallelementer
  • Dobbelt vibrasjonsisolert

Kompressorblokk

  • Oljefri
  • 2 sylinder
  • En- eller totrinns

Elektromotor

  • Energisparingsmotor (IE3)
  • Tysk kvalitetsmerke
  • IP 54
  • Isolasjonsklasse F som tilleggsreserve

Drivverk

Vedlikeholdsfri og tapsfri 1:1 direktedrift

Kjøling

  • Luftkjølt
  • To vifter
  • Trykkluftetterkjøler

Elektriske komponenter

  • Koblingsskap IP 54
  • Ventilert
  • Automatisk stjerne-/trekant-kontaktor
  • Overstrømutløser
  • Styretransformator
  • Kan brukes i private hushold i henhold til EMV

SIGMA CONTROL BASIC

Kompressorstyring SIGMA CONTROL BASIC

  • Enkel og rask betjening med piktogrammer og stort display
  • elautomatisk quadro eller dual-regulering av kompressoren
  • Kontroll av nettrykk, komprimeringssluttemperatur, drivmotor og kjølekompressor
  • Fjern på / av
  • Indikator innløpstemperatur tørker
  • Timeteller for service, lastkjøring og kompressordrift
  • Justerbart serviceintervall, valgfrie trykk- og temperaturenheter (bar/psi/MPa /°C/°F)
  • Nominelt trykk kan reduseres individuelt
  • Justerbar koblingsdifferanse
  • Potensialfri kontakt "samlefeil"
  • Elektronisk trykkmåleomformer
Valgfritt: Integrering i trykkluftstyringssystemer f.eks. SIGMA AIR MANAGER BASIC

Eksempel på monteringsplan for en trykkluftstasjon med enkeltkomponenter
Oppbyggingsskjema for en trykkluftstasjon med AIRBOX
  1. AIRBOX
  2. Kjøletørke
  3. Trykkluftbeholder
  4. Filter
  1. Kondensetavleder ECO-DRAIN
  2. Trykkholdesystem
  3. SIGMA AIR MANAGER BASIC
Eksempel på monteringsplan av en trykkluftstasjon med AIRBOX CENTER
Oppbyggingsskjema AIRBOX CENTER
  1. AIRBOX CENTER
  2. Trykkholdesystem
  1. Filter
