Driftsklar: Vakuum-skrueanlegg fra KAESER


Den komplette løsningen for generering av vakuum

Våre vakuum-skrueanlegg er utrustet med Kaesers egenutviklede vakuumblokk med SIGMA Profil. Med ett-trinns vakuumgenereringleverer de såkalt grovvakuum. Vi tilbyr tre serier med følgende tekniske data:

  • Pumpekapasitet: 4,75 til 15,70 m³/min
  • Sluttvakuum: 99 %
  • Trykk: 10 mbar (abs)

De nøkkelferdigeanleggene egner seg f.eks. for støvavsug, forpaknings- og fyllemaskiner, til tørking, generering av vakuum eller filtrering.

Dine fordeler

  • Over gjennomsnittlig strømbesparende:
    IE3 har vært obligatorisk i EU siden januar 2015. Sammen med Kaesers SIGMA Profil sørger disse motorene for at anleggene bruker betraktelig mindre strøm.
  • Enkel å vedlikeholde:
    Kjøleluftfiltermatter beskytter det innvendige rommet mot smuss, gassballastinnredningen sørger for bedre toleranse mot vanndamp og lave turtall forlenger levetiden for alle involverte komponenter.
    Hvis anlegget likevel skulle trenge vedlikehold, er dette enkelt siden dørene kan åpnes og bakveggen kan lett demonteres.

Vi reduserer dine løpende kostnader!
Livsløpskostnader

Ved hjelp av kileremdrift med automatisk strammeinnretning avstemmes turtallet nøyaktig til blokken som brukes. Dette betyr at motorkraften overføres effektivt til kompressorblokken. Dette er energibesparende og bidrar til at kompressoren er meget pålitelig.



Våre vakuum-skrueanlegg i detalj

Komponenter

Vakuumblokk

  • Skruevakuumblokk med energibesparende SIGMA Profil
  • Kileremdrift
  • automatisk strammeinnretning
  • inntak styrt av magnetventil
  • Kjøleoljepumpe (tannhjulpumpe)
  • Temperatur på innsugsluft opp til +45 °C

Elektromotor

Premium Efficiency-motor for vakuum-skrueanlegg

  • Premium Efficiency IE3
  • Beskyttelsesklasse IP 55 (ASV-serien IP 54)
  • Isolasjonsklasse F
  • 400 V, 3 Ph, 50 Hz

Kjøling

  • Alu-luftkjøler for kjølevæskekjøling
  • for omgivelsestemperaturer opp til +40 °C

Kjølevæskekretsløp

  • Termoventil
  • Bypass av fullstrømmikrofilter med vekselstrømpatron
  • kombinert kjølevæske-, lager- og utskillerbeholder med sikkerhetsventil
  • utskillerpatron med flere trinn
  • Innspeksjonsglass av kjølevæske, -utskillerkran og -slange
  • Hurtigkoblinger for differansetrykkmåling
  • Utskillerpatron

Koblingsskap

  • IP 54
  • Styrespenning 230 V
  • Drivmotor-direkte start
  • Overstrømvern (motorbeskyttelse)

Oppbygging og kledning

ASV-serien: Et blikk inn i det kompakte huset.

  • Kompaktkasse på grunnramme med gummimetallelementer
  • pulverbelagte overflater
  • lyddemping i mineralull
  • vedlikeholdsdører oppe og på siden
  • Utskiftbart kjølefilter
  • Vibrasjonsisolert vakuumblokk og motor
  • elastisk ledningsforbindelse
  • Beskyttelsesgitter for remdrift og vifte
  • Vakuumfilter for sugeledning med indikering av tilsmussingsgraden
  • trinnløs regulert inntaksventil med delastregulering
  • mulig med dual fullast-tomgangsregulering
  • Gassballastinnretning for bedre vanndamp

SIGMA CONTROL 2

Kompressorstyring SIGMA CONTROL 2

  • LED i signalfarger for visning av driftsstatus
  • Tekst display
  • Valget mellom 30 språk
  • Soft-touch taster med piktogrammer
  • Helautomatisk overvåkning og regulering
  • Dual-, Quadro-, Vario- og kontinuerlig styring kan velges i standardprogrammet.
  • Grensesnitt: Ethernet
  • Ytterligere valgfrie kommunikasjonsmoduler for: Profibus DP, Modbus, Profinet og DeviceNet
  • Innstikksplass for SD-kort for dataregistrering og oppdateringer
  • RFID-leser
  • Nettserver

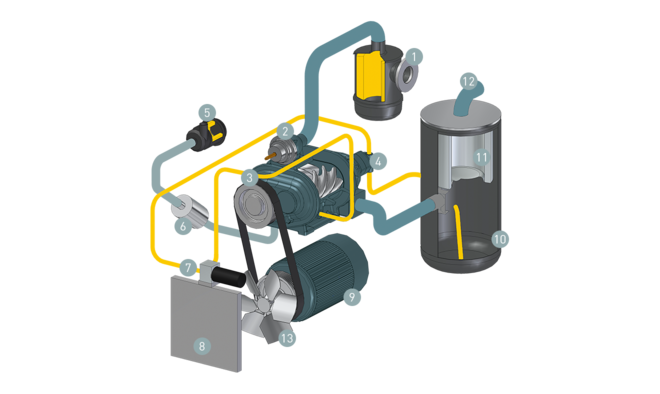

Oppbyggingsskjema
Oppbyggingsskjema for et skrue-vakuumanlegg
  1. Innsugsfilter
  2. Inntaksventil (vakuumregulator)
  3. Kompressorblokk
  4. Kjøleoljepumpe (tannhjulpumpe)
  5. Gassballastluftfilter
  6. Gassballastlyddemper
  7. Termoventil med oljefilter
  1. Oljekjøler
  2. Drivmotor
  3. Oljeutskillerbeholder
  4. Oljeutskillerpatron
  5. Utblåsningsluft
  6. Vifte
Tekniske data

De tekniske dataene finner du i denne brosjyren:
