KAESER FILTER fra 0,6 til 32,0 m³/min

Ren trykkluft til lave kostnader

KAESER FILTER er nøkkelkomponentene for å overholde kravene for ren trykkluft iht. ISO 8573-1. Dette gjør de med meget lavt differensialtrykk. Den vedlikeholdsvennlige oppbyggingen sørger for en sikker åpning og lukking av filterhuset, samt enkel utskiftning av filterelementet.

  • Leveringsmengde: 0,60 til 32,0 m³/min
  • Maks. arbeidstrykk: 16 bar
  • Maks. driftstemperatur: 66 °C

Dine fordeler:

  • Standardisert renhet:
    KAESER FILTER benytter moderne dypt plisserte filtermateriale for å fjerne partikler og aerosoler. Høyeffektiv karbon fleece holder oljedampen tilbake. Ytelsen til KAESER FILTER er sertifisert iht. ISO 12500 og bekreftet av den uavhengige kontrollorganisasjonen Lloyd’s Register.
  • Lavt trykktap, høy innsparing:
    KAESER FILTER har store dimensjoner på filterhusene og filteroverflatene, samt en innovativ strømningsstyring og høyeffektive filtermateriale. Sammenlignet med tradisjonelle filtre fører dette til et redusert trykktap på opp til 50¬%. Resultatet er lavere kostnader og CO2-utslipp, samt avlastning for forkoblede kompressorer.
  • Vedlikeholdsvennlig design og sikker håndtering:
    KAESER FILTER har korrosjonsbeskyttede filterhus i aluminium og stabile filterelementer. Den praktiske bajonettlåsen sørger for automatisk posisjonering av hus- og elementtetning. Begge tettningene er en del av filterelementet. En låseskrue hindrer utilsiktet åpning. Når låseskruen er åpen, åpnes det for trykkavlastning.

Ideelt supplement: AQUAMAT olje-/vannutskiller
Kondensatetterbehandlingssystem AQUAMAT

Vårt tips: Etterbehandle kondensatet i samsvar med loven og regler på en kostnadseffektiv måte ved hjelp av AQUAMAT olje-/vannutskiller, før det ledes inn i avløpssystemet.



Produktdetaljer

Trykkluftrenhet i samsvar med standard

Grad av filtrering KB Koalesensfilter
Basic
KE Koalesensfilter
Ekstra
KD Støvfilter
Støv
KA Aktiv karbonfilter
Adsorpsjon
KBE Ekstra kombinasjonsfilter KEA Karbon kombinasjonsfilter
Differensialtrykk ved metning < 140 mbar < 200 mbar < 30 mbar
(ny, tørr)
< 35 mbar
(ny, tørr)
< 200 mbar < 240 mbar
Aerosolinnhold ved inngang 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Aerosolinnhold ved utløp iht. ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(Totalt oljeinnhold)
Filtermateriale Dråpefangende materiale i polyester fleece Dypt plissert med støttekonstruksjon Høyeffektiv karbonfleece
Applikasjon Filtrering av faste og flytende aerosoler og faste partikler Samme applikasjon som KB, men for høyere trykkluftkvalitet
Opsjon: Filter for finere partikler iht. filtergrad KD
Eksklusivt for filtrering av faste partikler Eksklusivt for fjerning av oljedamp Kombinasjon av KB og KE; applikasjon som KE, men for høyere sikkerhet av trykkluftkvaliteten Kombinasjon av KE og KA; filtrering av aerosoler, faste partikler og oljedamp

Lavt trykktap, stor innsparing
KAESER FILTER: Lavt trykktap, stor innsparing

Innsparte livssykluskostnader

Økonomien for et trykkluftfilter er helt avgjørende avhengig av trykktapet. KAESER FILTER har store dimensjoner på husene og filteroverflatene, en innovativ styring av luftstrømmen og høyeffektive filtermedier. Slik oppnås opp til 50 % lavere trykktap sammenlignet med vanlige filtre på markedet. Dette forblir nærmest konstant over hele filterelementets levetid. Dette avlaster de forkoblede kompressorene og gir dermed betydelig potensial for kostnads- og CO2-innsparing.

Vil du vite mer om hvordan Kaeser senker livssykluskostnadene?

Oppbygging og funksjon

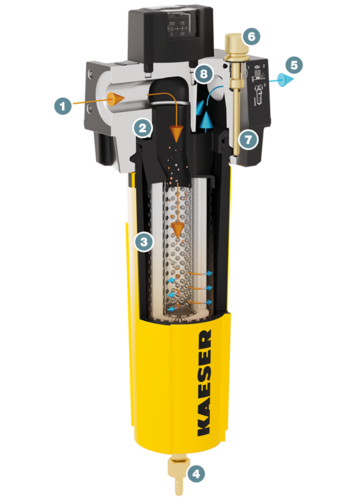

KAESER filter – oppbygging og funksjon
  1. Trykkluftinngang
  2. Tilkoblingsflens, variabel
  3. Elementhode med filterhus- og elementlåsing
  4. Filterelement
  5. Kondensatutløp (her med automatisk kondensatavleder)
  6. Trykkluftutløp
  7. Låseskrue
  8. Bajonettlås med endestopp
  9. Åpning for ventilering
  10. Differansetrykkindikator
Høy kapasitet for støvinnsamling
Varig lave driftskostander med KAESER-filtre.

KAESER FILTER tilbyr et langt lavere trykkfall sammenlignet med andre filtre på markedet. Med filterelementer som har høy kapasitet for støvabsorpsjon, forblir nivået på støv lavere over lengre tid.

Dermed får du varig lave driftskostander. Årlig vedlikehold av støv- og koalesensfiltre forebygger risikoene forbundet med forelding, slik at du får optimal trykkluftrenhet.

Tekniske data KE

Grunnutførelse

ModellF6KE F9KE F16KE
Volumstrøm m³/min 0,6 0,9 1,6
Trykkluft­tilkoblingG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 3,6 3,7 4,2
Spenning kondensatavleder- - -

ModellF22KE F26KE F46KE
Volumstrøm m³/min 2,2 2,6 4,6
Trykkluft­tilkoblingG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 4,4 4,5 8,4
Spenning kondensatavleder- - -

ModellF83KE F110KE F142KE
Volumstrøm m³/min 8,3 11 14,2
Trykkluft­tilkoblingG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 9,3 10,9 11,1
Spenning kondensatavleder- - -

ModellF184KE F250KE F320KE
Volumstrøm m³/min 18,4 25 32
Trykkluft­tilkoblingG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 16,2 17,9 19,9
Spenning kondensatavleder- - -

Tekniske data KA

Grunnutførelse

ModellF6KA F9KA F16KA
Volumstrøm m³/min 0,6 0,9 1,6
Trykkluft­tilkoblingG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 2,3 2,3 3
Spenning kondensatavleder- - -

ModellF22KA F26KA F46KA
Volumstrøm m³/min 2,2 2,6 4,6
Trykkluft­tilkoblingG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 3,2 3,2 7,2
Spenning kondensatavleder- - -

ModellF83KA F110KA F142KA
Volumstrøm m³/min 8,3 11 14,2
Trykkluft­tilkoblingG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 8,3 9,7 10,1
Spenning kondensatavleder- - -

ModellF184KA F250KA F320KA
Volumstrøm m³/min 18,4 25 32
Trykkluft­tilkoblingG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 15,1 16,9 19,1
Spenning kondensatavleder- - -

Tekniske data KD

Grunnutførelse

ModellF6KD F9KD F16KD
Volumstrøm m³/min 0,6 0,9 1,6
Trykkluft­tilkoblingG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 2,6 2,6 3,2
Spenning kondensatavleder- - -

ModellF22KD F26KD F46KD
Volumstrøm m³/min 2,2 2,6 4,6
Trykkluft­tilkoblingG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 3,5 3,5 7,5
Spenning kondensatavleder- - -

ModellF83KD F110KD F142KD
Volumstrøm m³/min 8,3 11 14,2
Trykkluft­tilkoblingG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 8,3 9,9 10,2
Spenning kondensatavleder- - -

ModellF184KD F250KD F320KD
Volumstrøm m³/min 18,4 25 32
Trykkluft­tilkoblingG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 15,4 17,2 19,4
Spenning kondensatavleder- - -

Tekniske data KB

Grunnutførelse

ModellF6KB F9KB F16KB
Volumstrøm m³/min 0,6 0,9 1,6
Trykkluft­tilkoblingG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 3,6 3,6 4,2
Spenning kondensatavleder95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModellF22KB F26KB F46KB
Volumstrøm m³/min 2,2 2,6 4,6
Trykkluft­tilkoblingG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 4,4 4,5 8,4
Spenning kondensatavleder95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModellF83KB F110KB F142KB
Volumstrøm m³/min 8,3 11 14,2
Trykkluft­tilkoblingG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 9,3 10,9 11,1
Spenning kondensatavleder95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModellF184KB F250KB F320KB
Volumstrøm m³/min 18,4 25 32
Trykkluft­tilkoblingG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Drifts­overtrykk bar 2 - 16 2 - 16 2 - 16
Omgivelsestemperatur °C 3 - 50 3 - 50 3 - 50
inngangstemperatur °C 3 - 66 3 - 66 3 - 66
Vekt kg 16,1 17,8 19,8
Spenning kondensatavleder95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
