Store skruekompressorer fra 75 til 515 kW


For optimal effektivitet og mer volumstrøm

Våre oljesmurte skruekompressorer i seriene fra DSD til HSD er spesielt sterke i storskalaindustri. Hvis du trenger mye trykkluft for produksjonen og legger stor vekt på energieffektivitet og pålitelighet, passer skruekompressorer opp til 500 kW perfekt.

Serien DSD kan alternativt leveres med påbyggingstørker. Dette beskytter trykkluftledningene mot korrosjon og reduserer risikoen for produktskade.
Alle modeller fås med eller uten turtallsregulert drift (SFC).

I serien HSD har vi integrert to kompressorer i ett kabinett. Begge enhetene er komplett utrustet med egen kompressorblokk, egen SIGMA CONTROL-styring og eget kjølesystem. På grunn av de høye volumstrømmene passer serien svært godt til bruk i bilindustrien eller i stålverk.

Dine fordeler

  • Servicevennlig konstruksjon:
    Hvert anlegg er konstruert slik at alle service- og vedlikeholdsrelevante deler er direkte tilgjengelige forfra. Dette sparer tid og øker tilgjengeligheten.
  • Integrert styring for mer effektivitet:
    Med den interne styringen SIGMA CONTROL 2 kan kompressorens effekt tilpasses det aktuelle trykkluftforbruket nøyaktig. Den koordinerer samspillet mellom trykkluftproduksjon og -forbruk.
  • Høy fleksibilitet på minimalt med plass:
    To kompressorer i ett kabinett i HSD-serien sparer mye plass i forhold til én enkelt kompressorenhet med tilsvarende effekt. Anlegget er derfor lett å tilpasse til ulike bruksområder, tomgangsdriften kan minimeres og lønnsomheten økes.


Våre skruekompressorer på opp til 515 kW i detalj

Spar energi med varmegjenvinning
Maksimal varmegjenvinning hos skruekompressorer.

En skruekompressor omdanner 100 % av den tilførte elektriske driftsenergien til varme. Opp til 96 % av denne energien kan gjenvinnes for oppvarming. Det reduserer det primære energiforbruket og forbedrer den samlede energibalansen til bedriften betydelig.

På vår varmegjenvinningsside finner du ut alt om bruksområder og potensielle besparelser.

Mer effektiv og sikrere drift
Kompressorstyringen SIGMA CONTROL 2

Den integrerte styringen SIGMA CONTROL 2 koordinerer trykkluftgenereringen, overtar effektiv og sikker drift av systemet og sørger for perfekt samhandling i systemnettverket. Alle relevante komponenter og driftstilstander i anlegget overvåkes og evalueres. Operatøren har alle muligheter til å koble anleggene til ledeteknikk (SCADA).

Energieffektivitet er første bud
Spar energi med KAESER Life-Cycle Management

Anskaffelses- og servicekostnadene for en kompressor utgjør bare en liten del av de samlede levetidskostnadene. Hoveddelen av de samlede kostnadene består av energikostnader. Som leverandør av trykkluftsystemer tilbyr vi individuell planlegging som er perfekt tilpasset dine behov, en energieffektiv trykkluftstasjon og pålitelig service. Vi er på din side som partner gjennom hele levetiden til trykkluftstasjonen.

Funksjonsskjema HSD

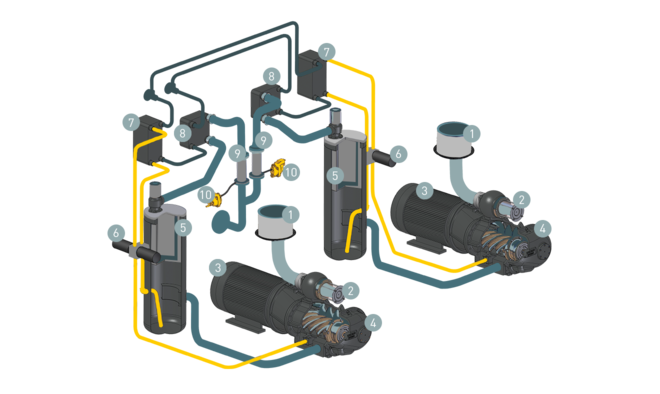

Strukturskjema for HSD trykkluftstasjoner
  1. Luftfilter
  2. Inntaksventil
  3. Elektromotor
  4. Skruekompressorblokk
  5. Separator med separatorfilter
  1. Oljefilter
  2. Oljekjøler
  3. Trykkluftetterkjøler
  4. Syklonutskiller
  5. Kondensatavleder ECO-DRAIN

Trykkluften som skal komprimeres, kommer inn i kompressorblokken (3) med SIGMA PROFIL via sugefilteret (1) og inntaksventilen (2). Kompressorblokken (3) drives av en elektromotor (4). Kjøleoljen som injiseres for kjøling under komprimering, skilles fra luften igjen i oljeseparasjonstanken (5). Trykkluften strømmer gjennom totrinnsoljeutskillerpatronen (6) og minimumstrykktilbakeslagsventilen (7) inn i trykkluftetterkjøleren (8).

Etter kjøling fjernes kondensatet fra trykkluften fra den integrerte syklonutskilleren (9) og den tilkoblede ECO-DRAIN (10) og tappes ut av systemet. Den kondensatfrie trykkluften forlater deretter systemet ved trykklufttilkoblingen (11). Varmen som genereres under komprimeringen, blir spredd via kjøleoljen fra væskekjøleren (12) med varmeveksleren. Deretter fjernes kjøleoljen fra ØKO-oljefilteret (13). Den elektroniske termostyringen (ETM) (14) sørger for så lave driftstemperaturer som mulig. SIGMA CONTROL 2 intern kompressorstyring, avhengig av utformingen til stjerne-trekant-starter eller frekvensomformer, er installert i koblingsskapet.

Tekniske data DSD

Grunnutførelse

ModellDSD 145 DSD 175 DSD 205
Drifts­overtrykk bar 7,5 7,5 10 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 14 16,92 13,6 21 16,59 13,06
Maks. overtrykk: bar 9 8,5 12 8,5 12 15
Nominell ­motoreffekt kW 75 90 110
Dimensjoner
B x D x H mm 		2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 69 70 72
Vekt kg 2.950 3.060 3.090 3.360 3.100 3.130

ModellDSD 240
Drifts­overtrykk bar 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 25,15 20,4 16,15
Maks. overtrykk: bar 8,5 12 15
Nominell ­motoreffekt kW 132
Dimensjoner
B x D x H mm 		2.450 x 1.730 x 2.150
Trykkluft­tilkoblingDN65 PN16 DIN
Lydtrykk­nivå dB(A) 74
Vekt kg 3.420 3.430 3.170

T-utførelse

ModellDSD 145 T DSD 175 T DSD 205 T
Drifts­overtrykk bar 7,5 7,5 10 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 14 16,92 13,6 21 16,59 13,06
Maks. overtrykk: bar 9 8,5 12 8,5 12 15
Nominell ­motoreffekt kW 75 90 110
KjøletørkerABT 250 ABT 250 ABT 250
Dimensjoner
B x D x H mm 		2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 69 70 72
Vekt kg 3.220 3.330 3.360 3.630 3.370 3.400

ModellDSD 240 T
Drifts­overtrykk bar 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 25,15 20,4 16,15
Maks. overtrykk: bar 8,5 12 15
Nominell ­motoreffekt kW 132
KjøletørkerABT 250
Dimensjoner
B x D x H mm 		2.750 x 1.730 x 2.150
Trykkluft­tilkoblingDN65 PN16 DIN
Lydtrykk­nivå dB(A) 74
Vekt kg 3.690 3.700 3.440

SFC-utførelse

ModellDSD 145 SFC DSD 175 SFC DSD 205 SFC
Drifts­overtrykk bar 7,5 7,5 10 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Maks. overtrykk: bar 8,5 10 10 15
Nominell ­motoreffekt kW 75 90 110
Dimensjoner
B x D x H mm 		2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 70 71 73
Vekt kg 3.190 3.330 3.340 3.370

ModellDSD 240 SFC
Drifts­overtrykk bar 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Maks. overtrykk: bar 8,5 12 15
Nominell ­motoreffekt kW 132
Dimensjoner
B x D x H mm 		2.690 x 1.730 x 2.150
Trykkluft­tilkoblingDN65 PN16 DIN
Lydtrykk­nivå dB(A) 75
Vekt kg 3.670 3.410 3.440

T-SFC-utførelse

ModellDSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
Drifts­overtrykk bar 7,5 7,5 10 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Maks. overtrykk: bar 8,5 10 10 15
Nominell ­motoreffekt kW 75 90 110
KjøletørkerABT 250 ABT 250 ABT 250
Dimensjoner
B x D x H mm 		2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150
Trykkluft­tilkoblingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Lydtrykk­nivå dB(A) 70 71 73
Vekt kg 3.470 3.610 3.620 3.650

ModellDSD 240 T SFC
Drifts­overtrykk bar 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Maks. overtrykk: bar 8,5 12 15
Nominell ­motoreffekt kW 132
KjøletørkerABT 250
Dimensjoner
B x D x H mm 		2.990 x 1.730 x 2.150
Trykkluft­tilkoblingDN65 PN16 DIN
Lydtrykk­nivå dB(A) 75
Vekt kg 3.950 3.690 3.720

Påbyggingskjøletørker

ModellABT 250
Effektforbruk kW 1,8
Trykkduggpunkt °C 3
KjølemiddelR-513A
Drivhuspotensiale629
Kjølemediemengde kg 1,35
Vekt for kjølemiddel som CO2-ekvivalent t 0,9
Hermetisk kuldekretsløp-

Tekniske data DSDX

Grunnutførelse

ModellDSDX 245 DSDX 305
Drifts­overtrykk bar 7,5 10 13 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 25,15 20,4 16,15 30,55 24,7 19,78
Maks. overtrykk: bar 8,5 12 15 8,5 12 15
Nominell ­motoreffekt kW 132 160
Dimensjoner
B x D x H mm 		2.690 x 1.910 x 2.140 2.690 x 1.910 x 2.140
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 74 75
Vekt kg 3.950 3.962 3.716 4.450 4.018 4.030

SFC-utførelse

ModellDSDX 245 SFC DSDX 305 SFC
Drifts­overtrykk bar 7,5 10 13 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 5,57 - 27,17 5,57 - 23,35 4,95 - 19,27 6,85 - 33,03 5,35 - 28,46 5,18 - 24,01
Maks. overtrykk: bar 8,5 12 15 8,5 12 15
Nominell ­motoreffekt kW 132 160
Dimensjoner
B x D x H mm 		2.940 x 1.910 x 2.140 2.940 x 1.910 x 2.140
Trykkluft­tilkoblingDN80 PN16 DIN DN80 PN16 DIN
Lydtrykk­nivå dB(A) 75 76
Vekt kg 4.700 4.454 4.466 4.800 4.812 4.566

Tekniske data ESD

Grunnutførelse

ModellESD 375 ESD 445
Drifts­overtrykk bar 7,5 10 13 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 37,85 30,13 24,34 42,2 37,32 29,67
Maks. overtrykk: bar 8,5 12 15 8,5 12 15
Nominell ­motoreffekt kW 200 250
Dimensjoner
B x D x H mm 		2.960 x 2.030 x 2.140 2.960 x 2.030 x 2.140
Trykkluft­tilkoblingDN100 PN16 DIN DN100 PN16 DIN
Lydtrykk­nivå dB(A) 75 76
Vekt kg 5.000 4.880 4.560 5.060 4.940

SFC-utførelse

ModellESD 375 SFC ESD 445 SFC
Drifts­overtrykk bar 7,5 10 13 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 8,6 - 37,6 8,22 - 32,51 6,4 - 27,48 10,6 - 43,2 8,33 - 37,89 7,77 - 31,94
Maks. overtrykk: bar 8,5 12 15 8,5 12 15
Nominell ­motoreffekt kW 200 250
Dimensjoner
B x D x H mm 		3.200 x 2.030 x 2.140 3.200 x 2.030 x 2.140
Trykkluft­tilkoblingDN100 PN16 DIN DN100 PN16 DIN
Lydtrykk­nivå dB(A) 76 77
Vekt kg 5.480 5.160 5.170 5.660 5.540 5.220

Tekniske data FSD

Grunnutførelse

ModellFSD 475 FSD 575
Drifts­overtrykk bar 7,5 10 13 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 48,2 37,63 29,52 58,4 47,57 37
Maks. overtrykk: bar 8,5 12 15 8,5 12 15
Nominell ­motoreffekt kW 250 315
Dimensjoner
B x D x H mm 		3.495 x 2.145 x 2.360 3.495 x 2.145 x 2.360
Trykkluft­tilkoblingDN150 PN16 DIN DN150 PN16 DIN
Lydtrykk­nivå dB(A) 79 79
Vekt kg 6.580 6.230 6.100 6.750 6.600 6.250

SFC-utførelse

ModellFSD 475 SFC FSD 575 SFC
Drifts­overtrykk bar 7,5 10 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 10,6 - 49,87 9,93 - 44,08 13,33 - 59,83 12,9 - 50,85 11,55 - 45
Maks. overtrykk: bar 8,5 12 8,5 12 15
Nominell ­motoreffekt kW 250 315
Dimensjoner
B x D x H mm 		3.740 x 2.145 x 2.360 3.740 x 2.145 x 2.360
Trykkluft­tilkoblingDN150 PN16 DIN DN150 PN16 DIN
Lydtrykk­nivå dB(A) 79 80
Vekt kg 6.930 6.800 7.300 6.950 6.820

Tekniske data HSD

Grunnutførelse

ModellHSD 662 HSD 722 HSD 782
Drifts­overtrykk bar 7,5 10 13 7,5 10 13 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
Maks. overtrykk: bar 8,5 12 15 8,5 12 15 8,5 12 15
Nominell ­motoreffekt kW 360 400 450
Dimensjoner
B x D x H mm 		3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
Trykkluft­tilkoblingDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Lydtrykk­nivå dB(A) 71 72 72
Vekt kg 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

ModellHSD 842
Drifts­overtrykk bar 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 84,4 71,15 58,27
Maks. overtrykk: bar 8,5 12 15
Nominell ­motoreffekt kW 500
Dimensjoner
B x D x H mm 		3.570 x 2.145 x 2.350
Trykkluft­tilkoblingDN150 PN16 DIN
Lydtrykk­nivå dB(A) 73
Vekt kg 8.700 8.666 8.368

SFC-utførelse

ModellHSD 662 SFC HSD 782 SFC HSD 842 SFC
Drifts­overtrykk bar 7,5 10 7,5 10 13 7,5 10 13
Volumstrøm hele anlegget ved driftsovertrykk m³/min 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
Maks. overtrykk: bar 8,5 12 8,5 12 15 8,5 12 15
Nominell ­motoreffekt kW 382 410 515
Dimensjoner
B x D x H mm 		4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
Trykkluft­tilkoblingDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Lydtrykk­nivå dB(A) 73 74 75
Vekt kg 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315
